Krav før form
Opgaven begyndte med fire hårde krav: maskinen skulle affyre en tennisbold, kunne flyttes af en person og være tænkt sikker for både hund og menneske. Et ønske om kanonform og forskellige vinkler gav projektet retning.
MARTEC · BM2 · 2020
Boldkanon
↓
Et tværfagligt fempersoners projekt om at omsætte krav, Autodesk Inventor-tegninger, mekanik, elektronik og fremstilling til en fungerende prototype.
Produktudvikling
Fra ide til mekanisk kerne.
Maskinen blev tænkt som en mobil, batteridrevet tennisboldkaster, som en hund kunne aktivere. Designet hentede sin karakter fra Niels Juels kanoner ved Bangsbo Fort.
- År
- 2020
- CAD-værktøj
- Inventor
- Registreret forbrug
- 3.369,71 kr.
- Team
- 5 personer
Proces
Fire afgørende bevægelser.
Fortællingen holder dokumenterede resultater adskilt fra projektets oprindelige ønsker.
Inventor blev det tekniske fællessprog
Formsproget hentede inspiration fra kanonerne ved Bangsbo Fort. I Autodesk Inventor blev ideen omsat til komponenttegninger, samlingsmodel, styklister og den geometri, der skulle fremstilles.
Fra model til fremstilling
Drejning, fræsning, TIG- og MAG-svejsning samt pladebukning blev valgt efter geometri og materialetykkelse. Hawkar arbejdede blandt andet med operationsbeskrivelser, aksler, hjulkomponenter og pladebearbejdning.
Test, ændring og et ærligt resultat
Batterihylden blev fjernet efter test, og en rampe gav boldene samme retning. COVID-19 stoppede den afsluttende finish, men den mekaniske kerne kunne affyre tennisbolde.
Hawkars bidrag
Operationsbeskrivelser, præcisionsdele og tilpasning.

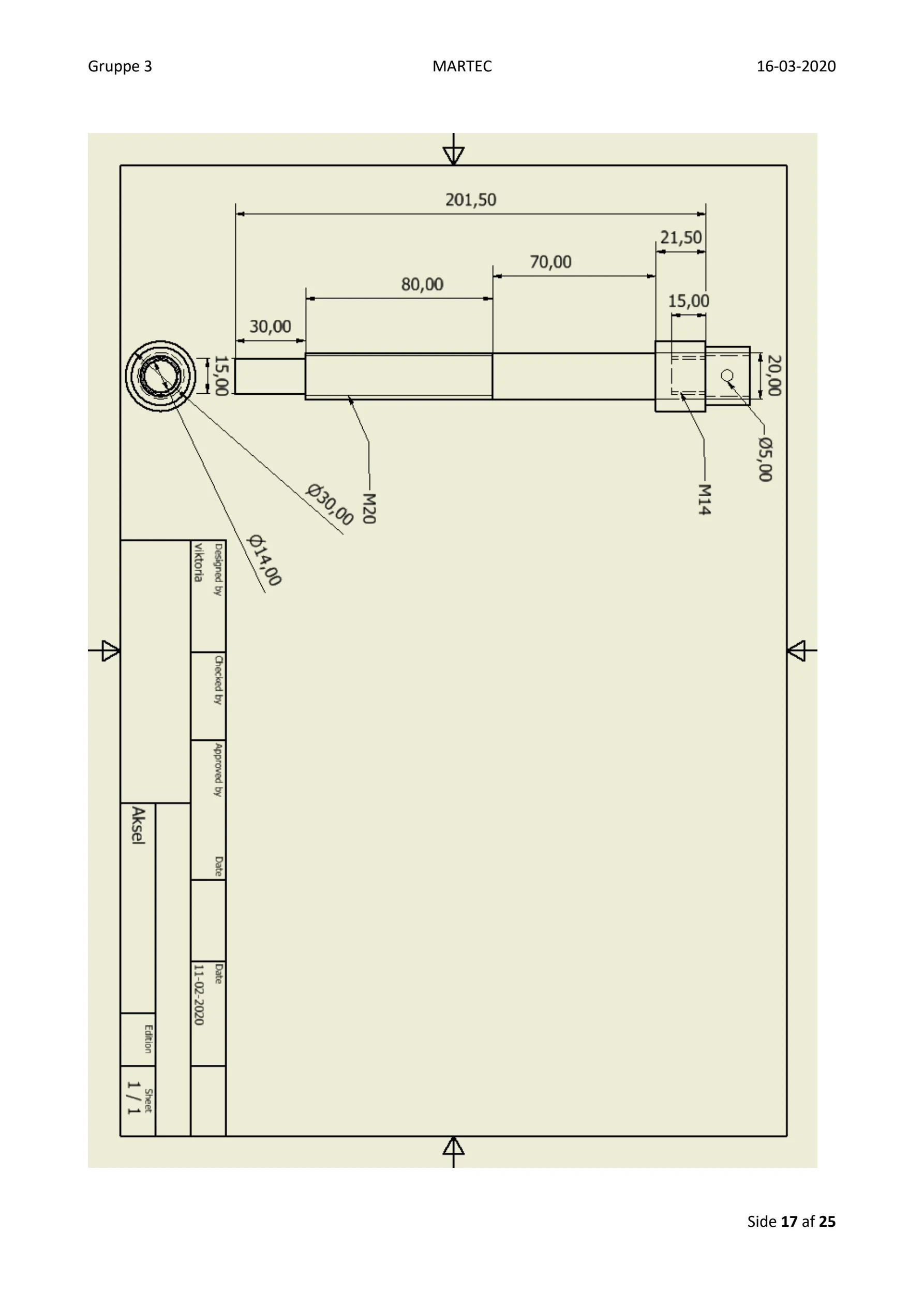

Hawkars dokumenterede bidrag omfattede drejning af aksler og hjulkomponenter, pladebearbejdning, ellipsegeometri samt tilpasning af motor- og lejemekanismen. Projektet var et gruppearbejde; individuelle bidrag er kun beskrevet der, hvor logbogen understøtter dem.
Teknisk arkiv

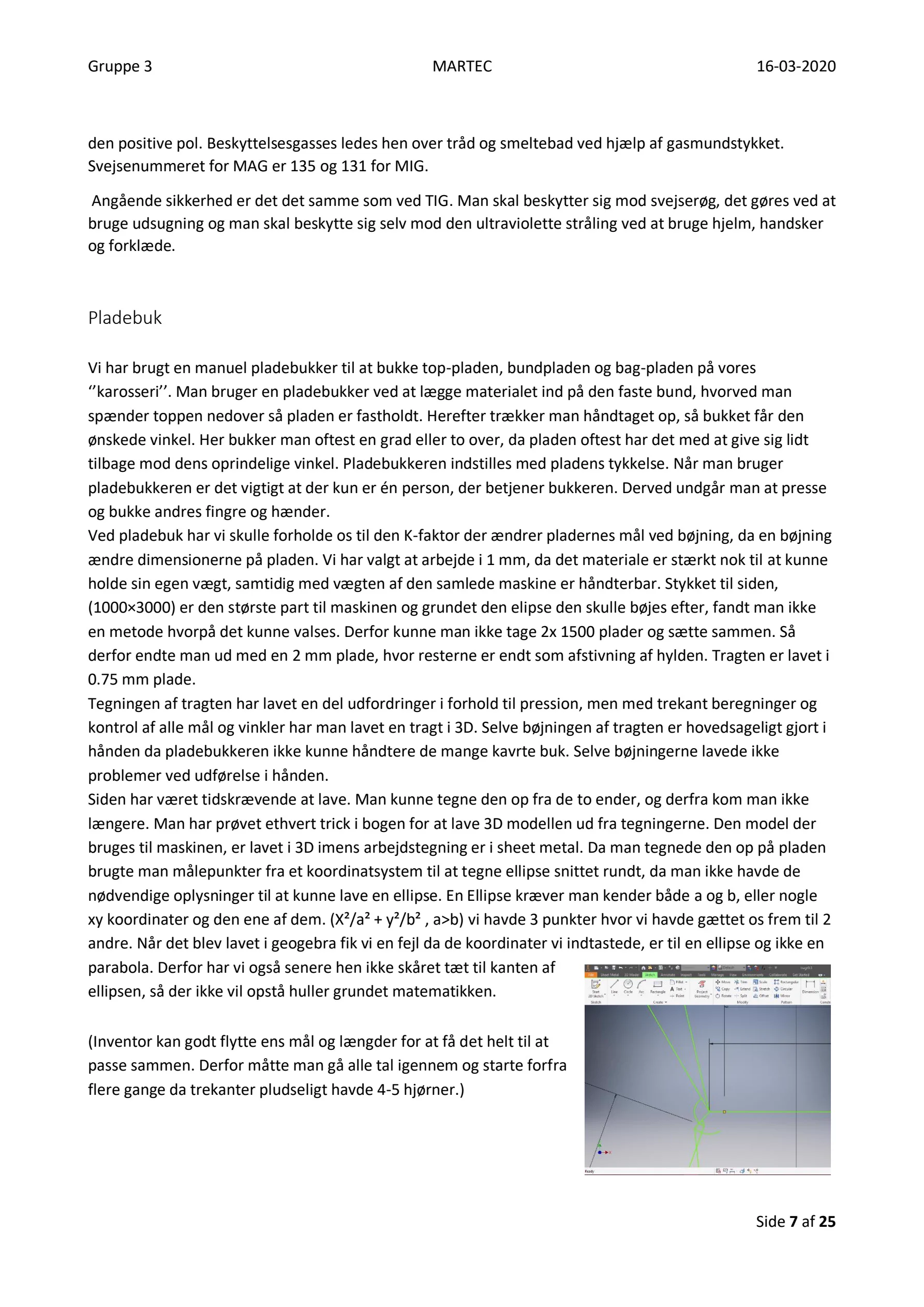

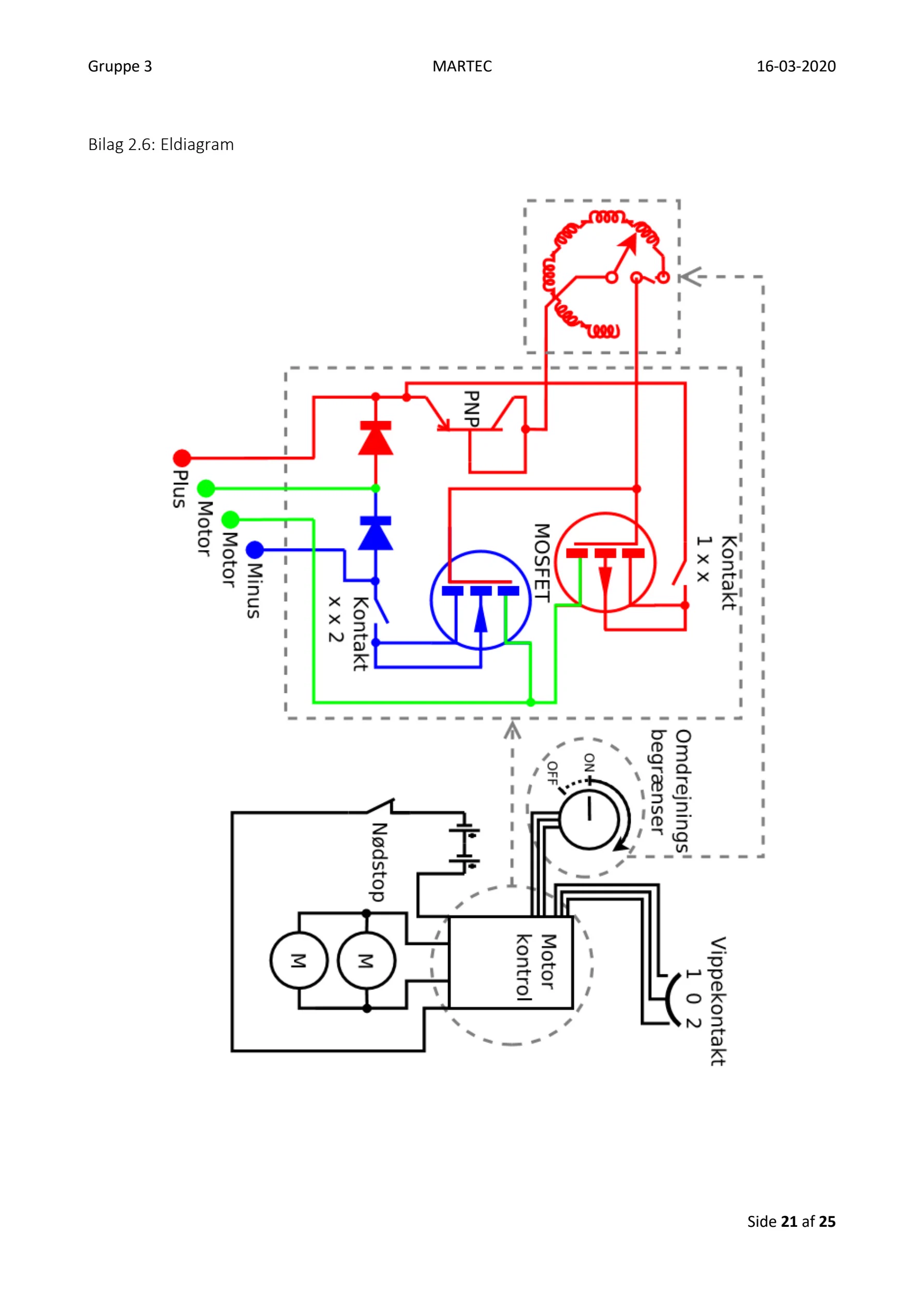

Skarpe tegninger direkte fra BM2-rapporten.
Faglig læring
En prototype må gerne vise sine ændringer.
Casen viser værdien af at forbinde krav, tegninger og konkrete fremstillingsoperationer — og af at bruge testresultater til at ændre konstruktionen. Projektet dokumenterer ikke en målt affyringsdistance eller en afsluttende sikkerhedstest med hund, og de resultater fremstilles derfor ikke som verificerede.
