Grundlag
Eksisterende materiale, referencebilleder og de faktiske forhold blev sammenholdt som udgangspunkt for arbejdet.
Tegnestue / Myndighedsmateriale
Tegnestue
↓
Jeg har været med til at udarbejde tegninger til myndighedsbehandling og bidraget til at omsætte eksisterende forhold og projektgrundlag til tydeligt tegningsmateriale.
Medvirkende rolle
Fra eksisterende forhold til myndighedstegning.
Arbejdet bestod i at støtte tegningsprocessen og være med til at klargøre materiale, der kunne bruges i den videre myndighedsbehandling.
- Miljø
- Tegnestue
- Rolle
- Medvirkende
- Leverance
- Myndighedstegninger
- Værktøj
- AutoCAD
Arbejdsform
Tegningen skal kunne bruges videre.
Opgaven handlede om at bidrage præcist til et fælles tegningsgrundlag — uden at fremstille rollen som større end den var.
Tegningsbearbejdning

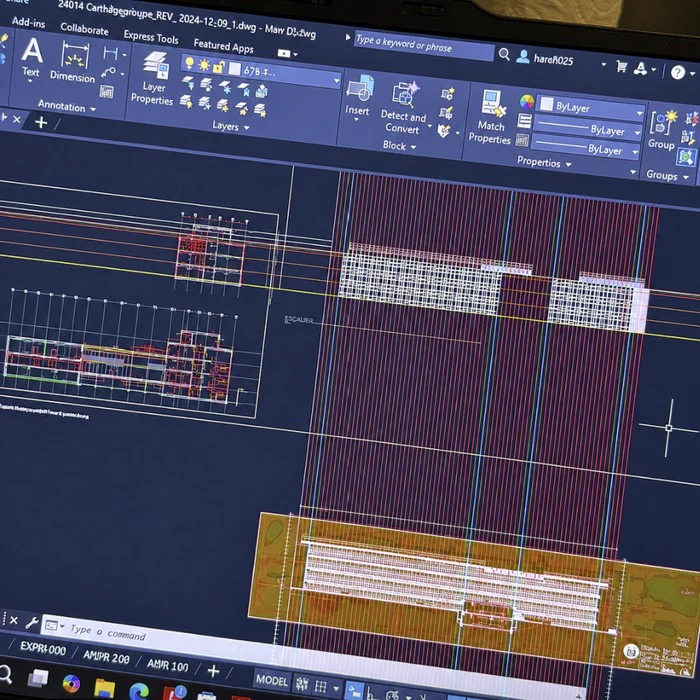

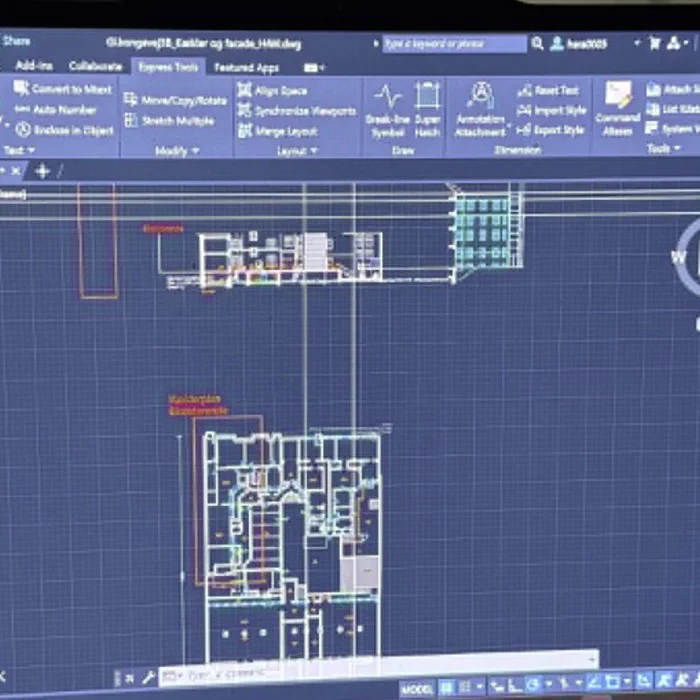

Planer og facader blev bearbejdet i AutoCAD med fokus på en tydelig og anvendelig opbygning.
Myndighedsmateriale
Jeg har været med til at udarbejde tegninger, som indgik i materialet til myndighedsbehandling.
Fire arbejdsbilleder
Tegnestuens arbejde samlet på én side.

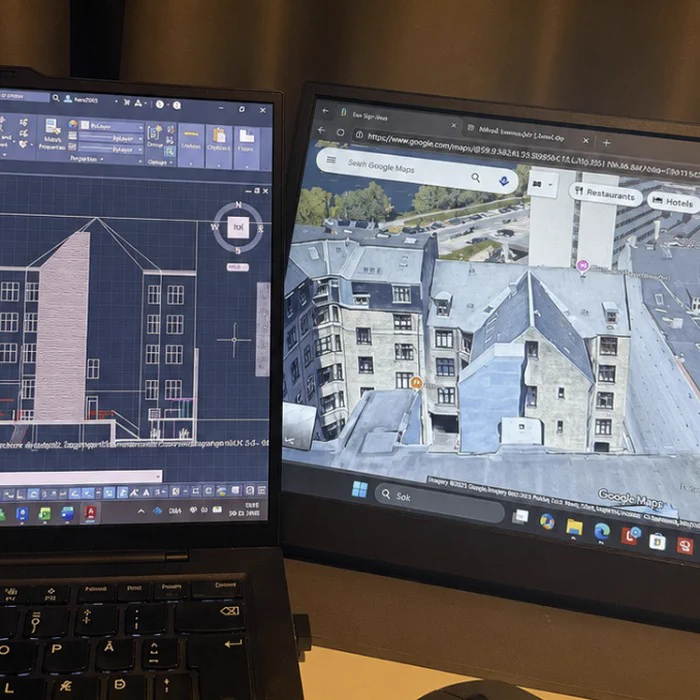

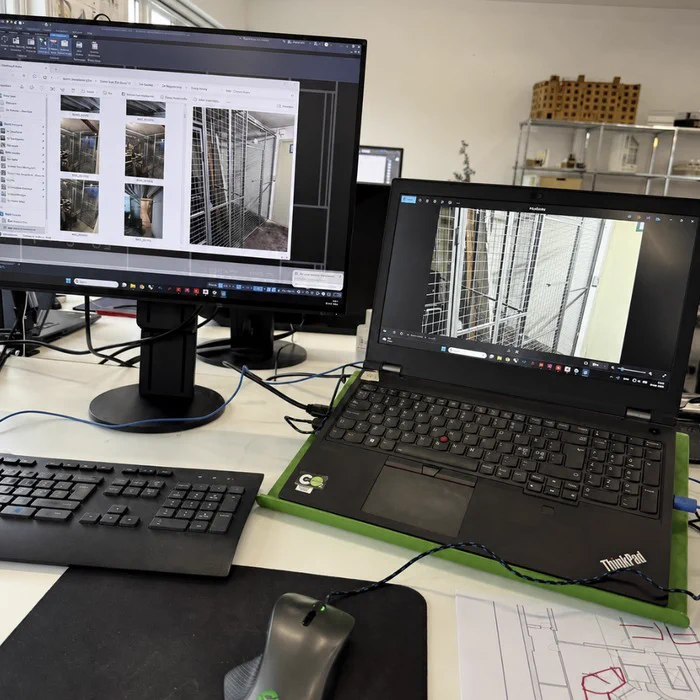

Billederne viser arbejdsprocessen omkring tegningsgrundlag, AutoCAD og myndighedsmateriale.
Tegnestue · fire arbejdsbillederLodret billedserie
