Placering og rammer

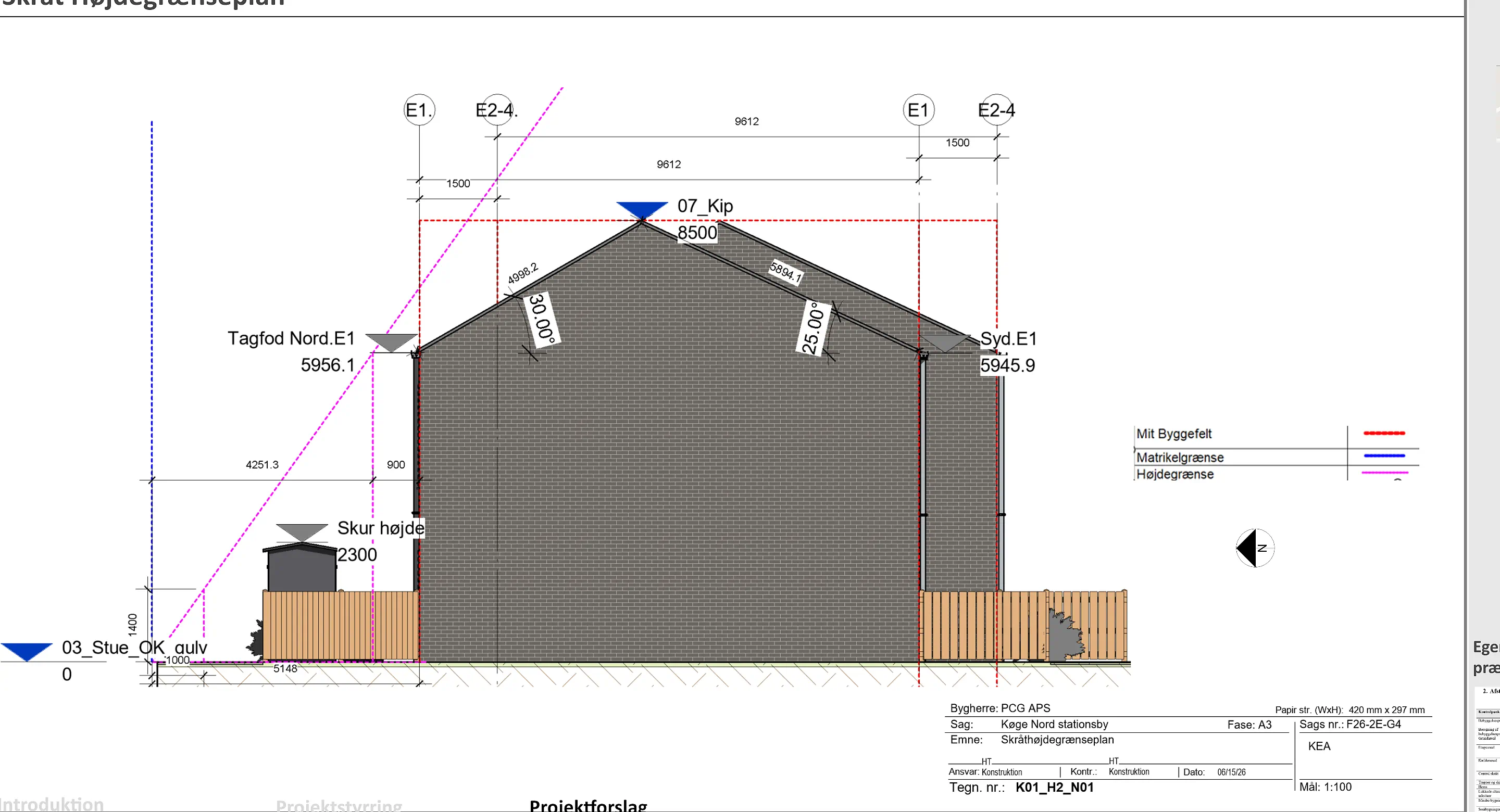

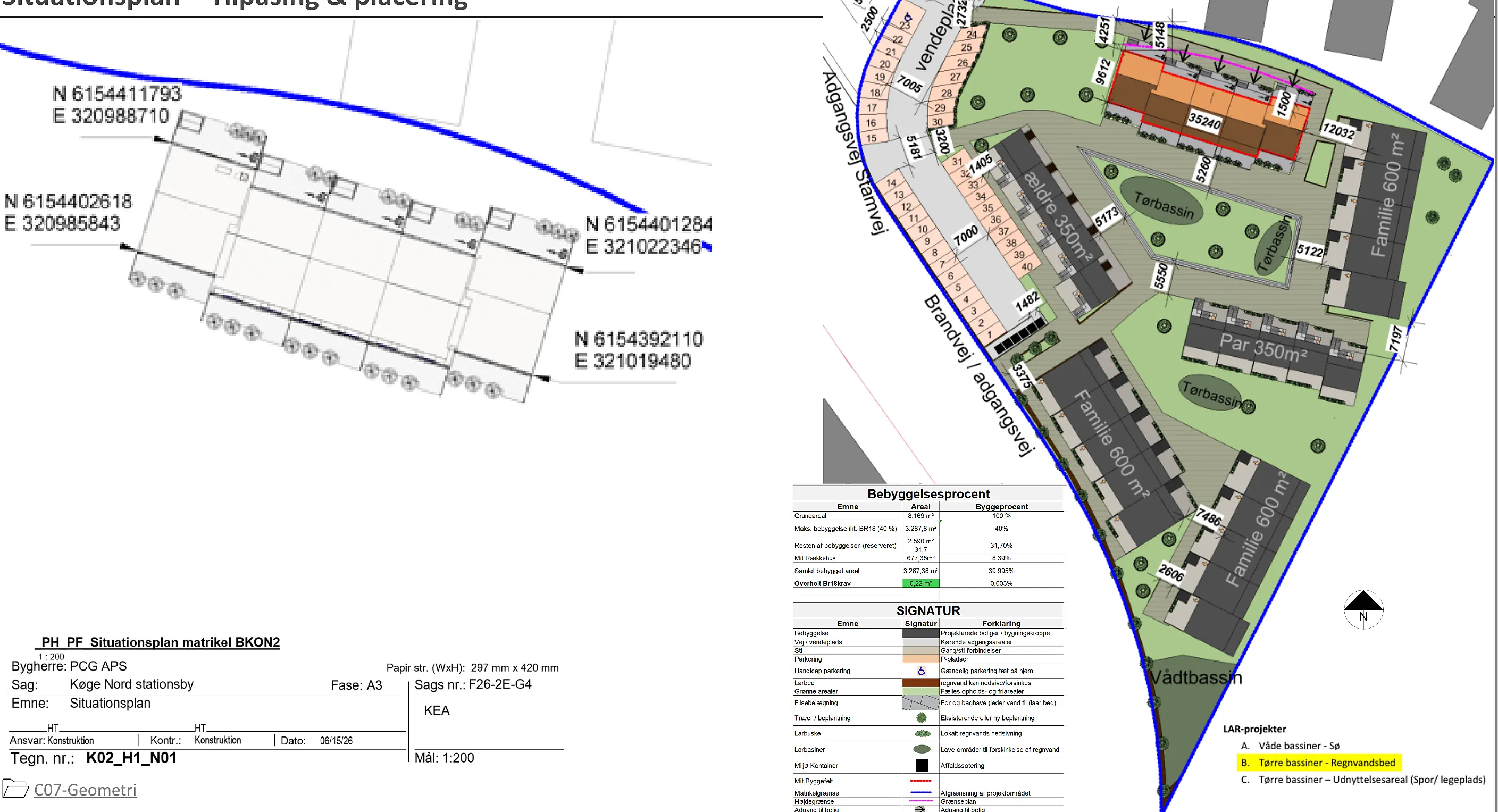

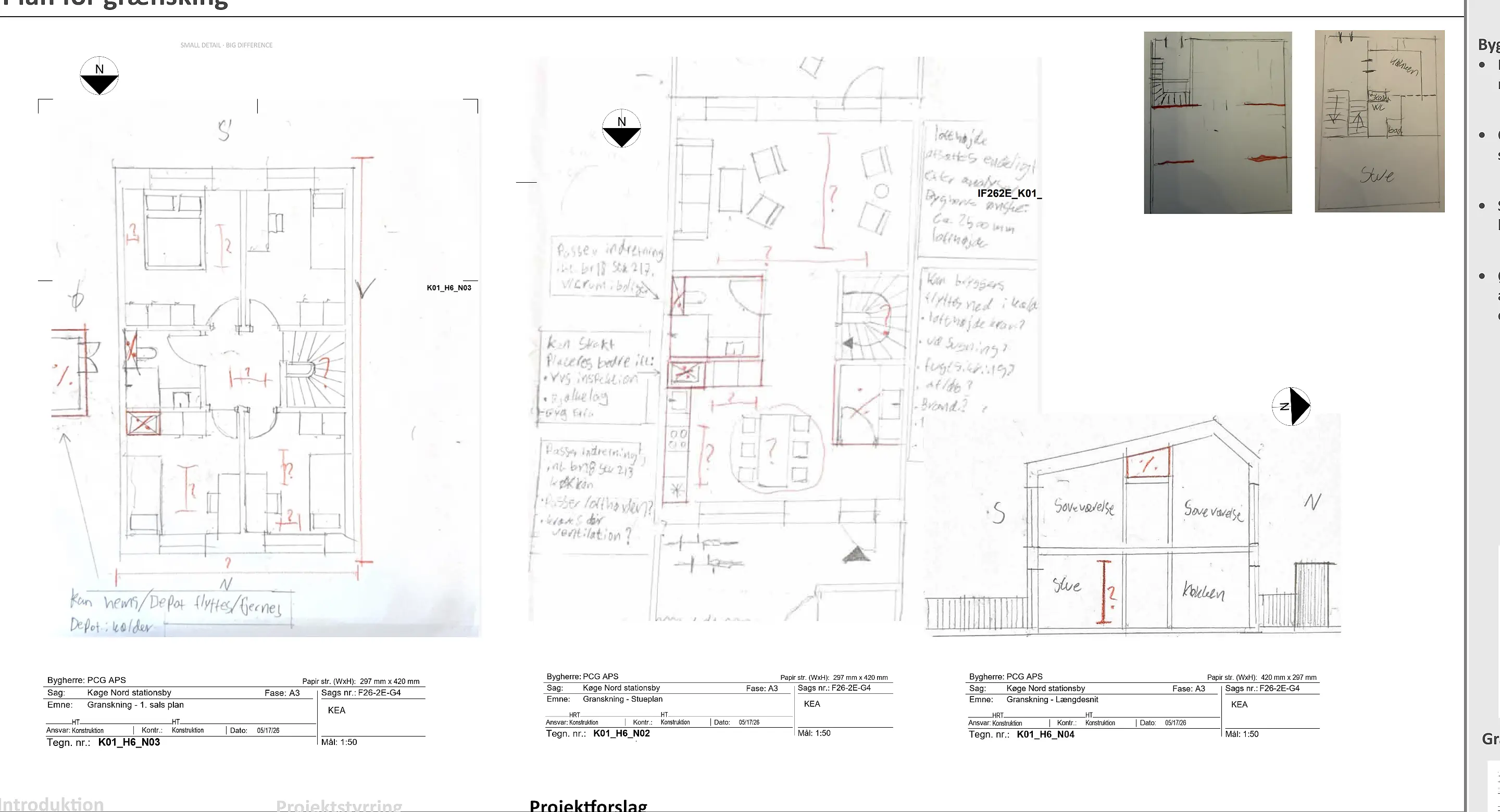

Situationsplan, højdegrænser og granskningsskitser fastlægger projektets overordnede forudsætninger.
Projektering · Byggeri
Rækkehuse
↓
Et samlet projektforløb, hvor arkitektur, konstruktioner, installationer, brand og byggeplads bliver til en sammenhængende tegningspakke.
Projektets kerne
Helheden skal kunne læses i detaljen.
Casen bevæger sig fra situationsplan og projektforslag til planer, opstalter, snit, normalkonstruktioner, knudepunkter og myndighedsmateriale.
- Projekt
- Rækkehuse
- Materiale
- 30 tegninger
- Skala
- Overblik → detalje
- Fokus
- Bygbarhed
Arbejdsform
Fire lag i samme projekt.
Hvert lag besvarer sit eget spørgsmål, men tegningerne skal stadig fortælle den samme historie.
Rum og facade

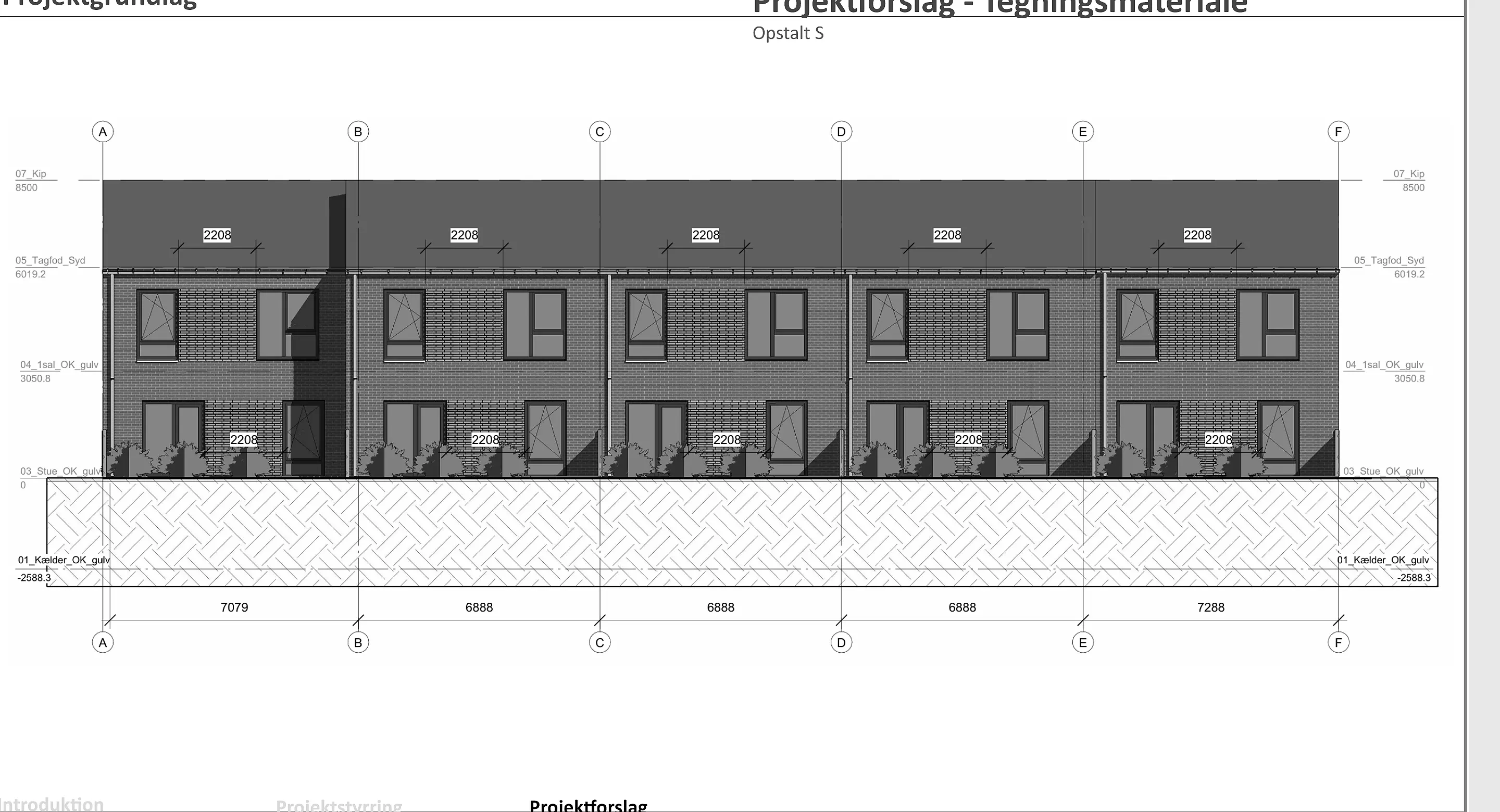

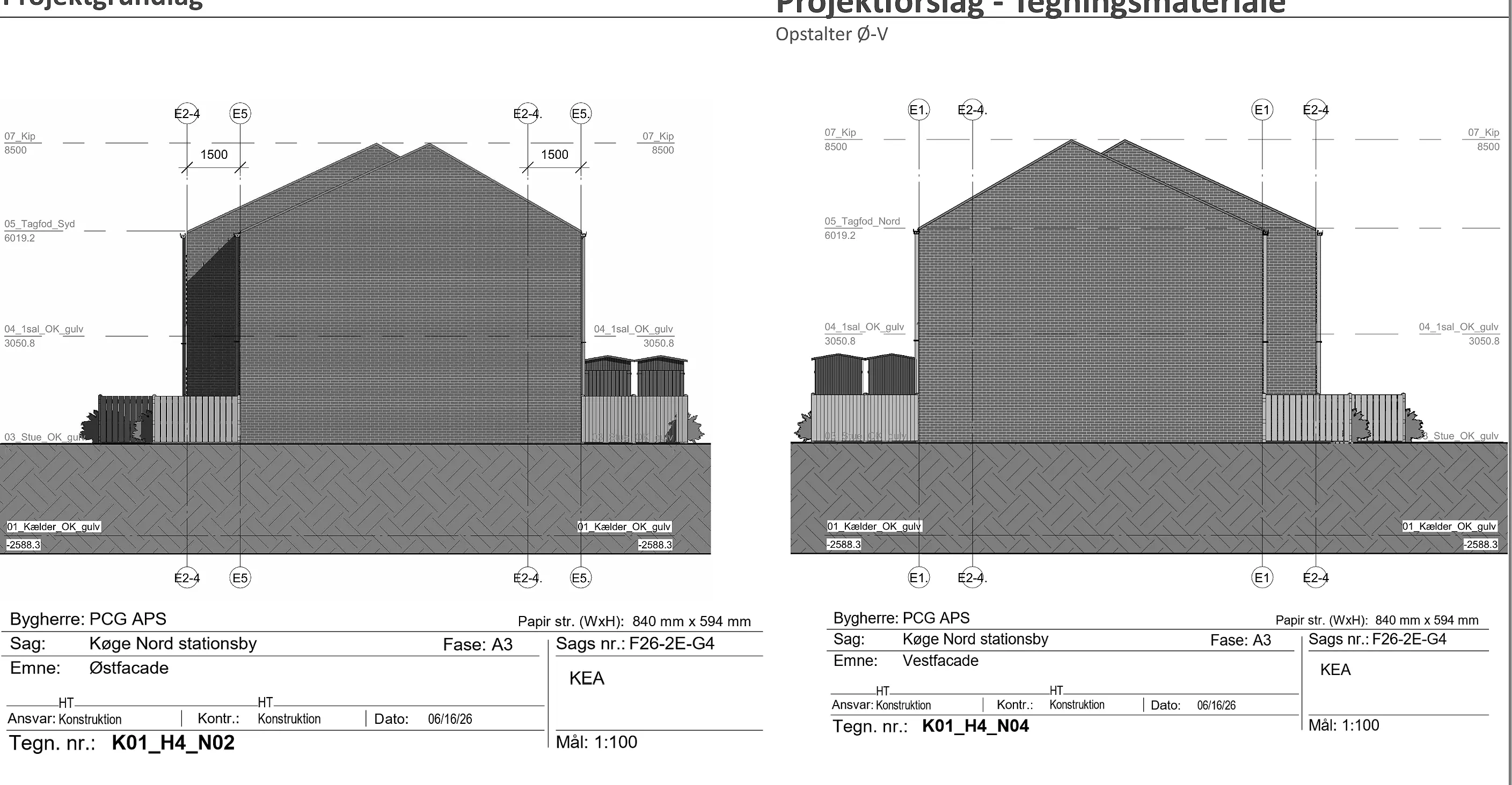

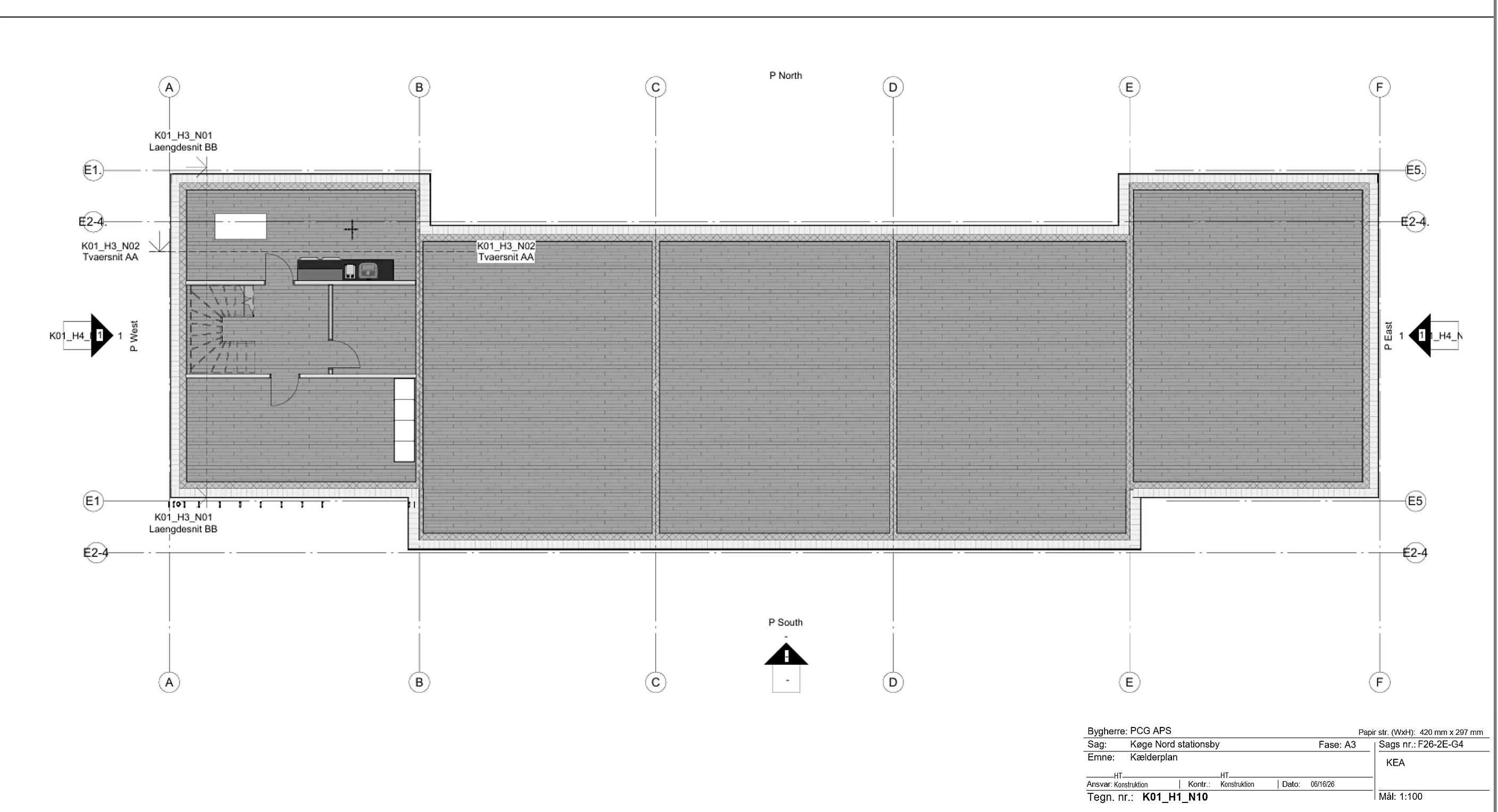

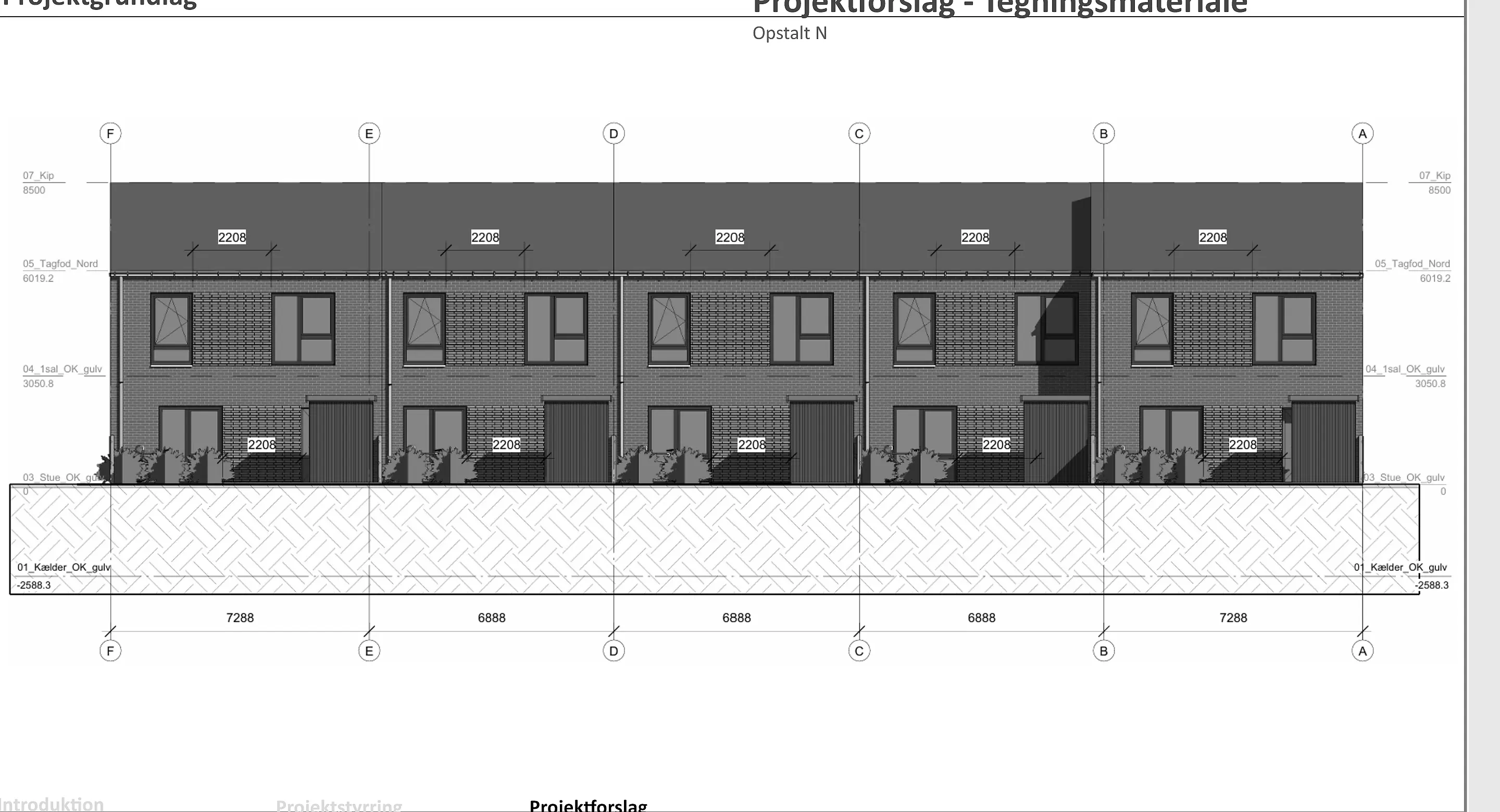

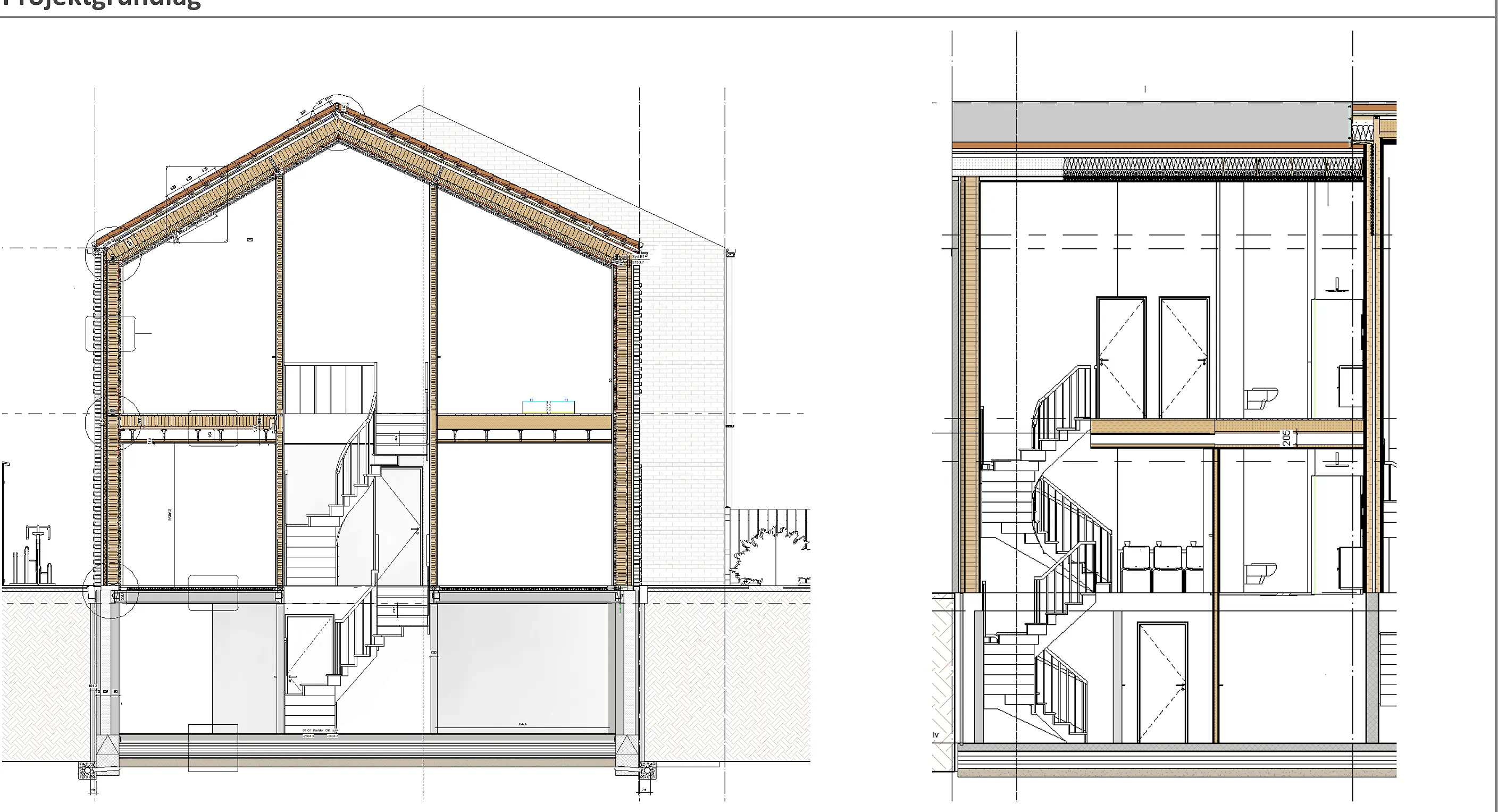

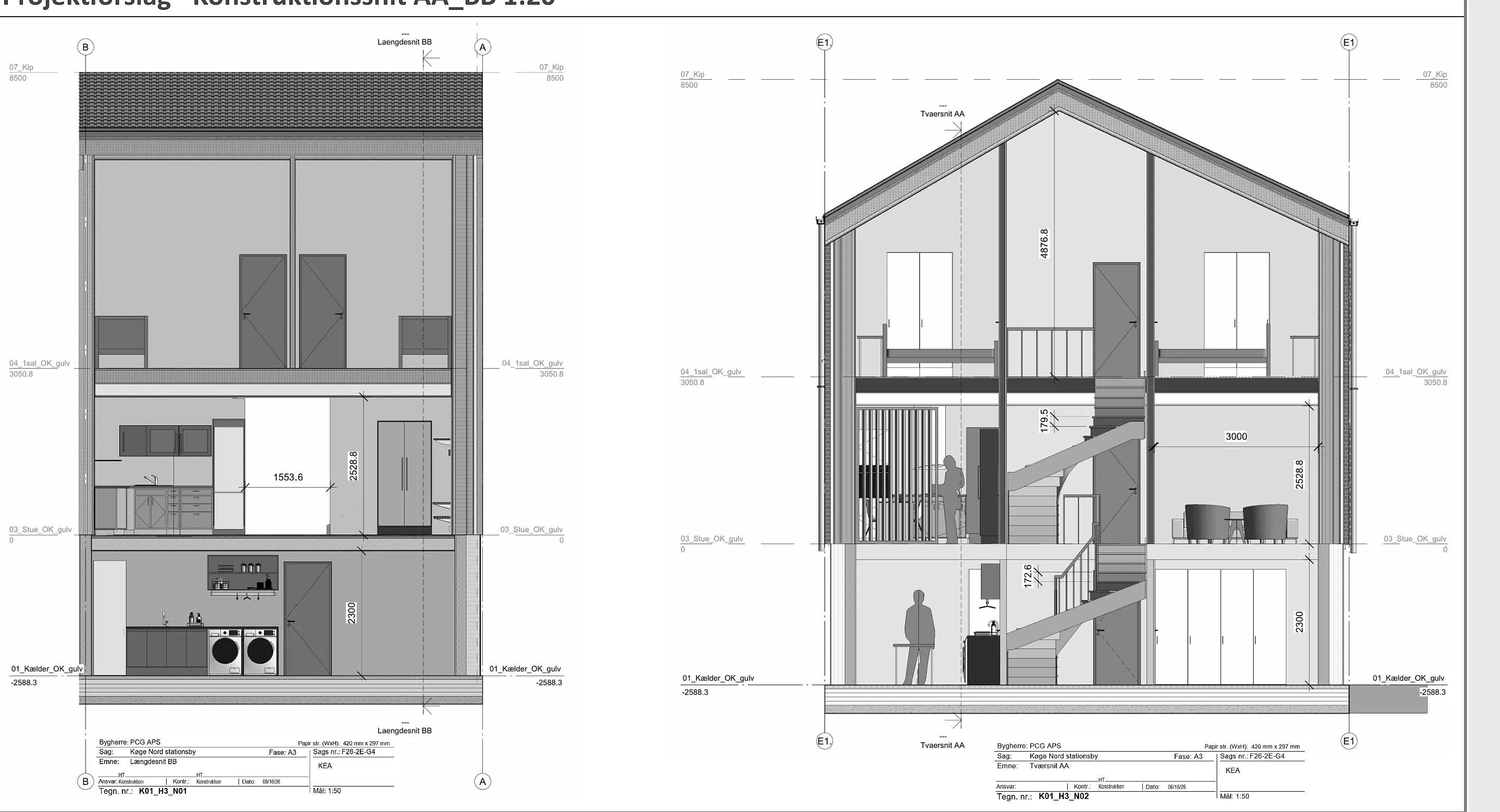

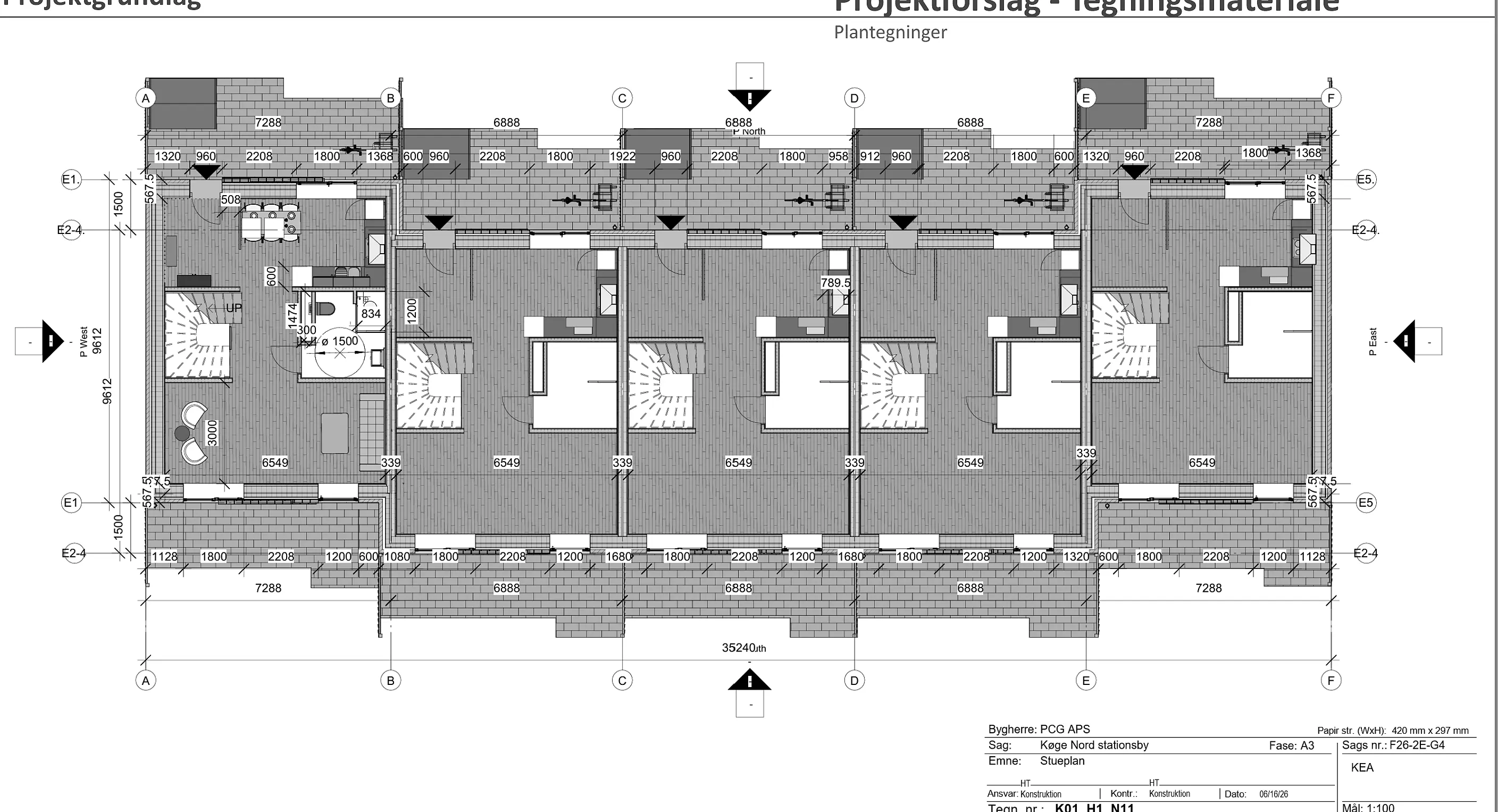

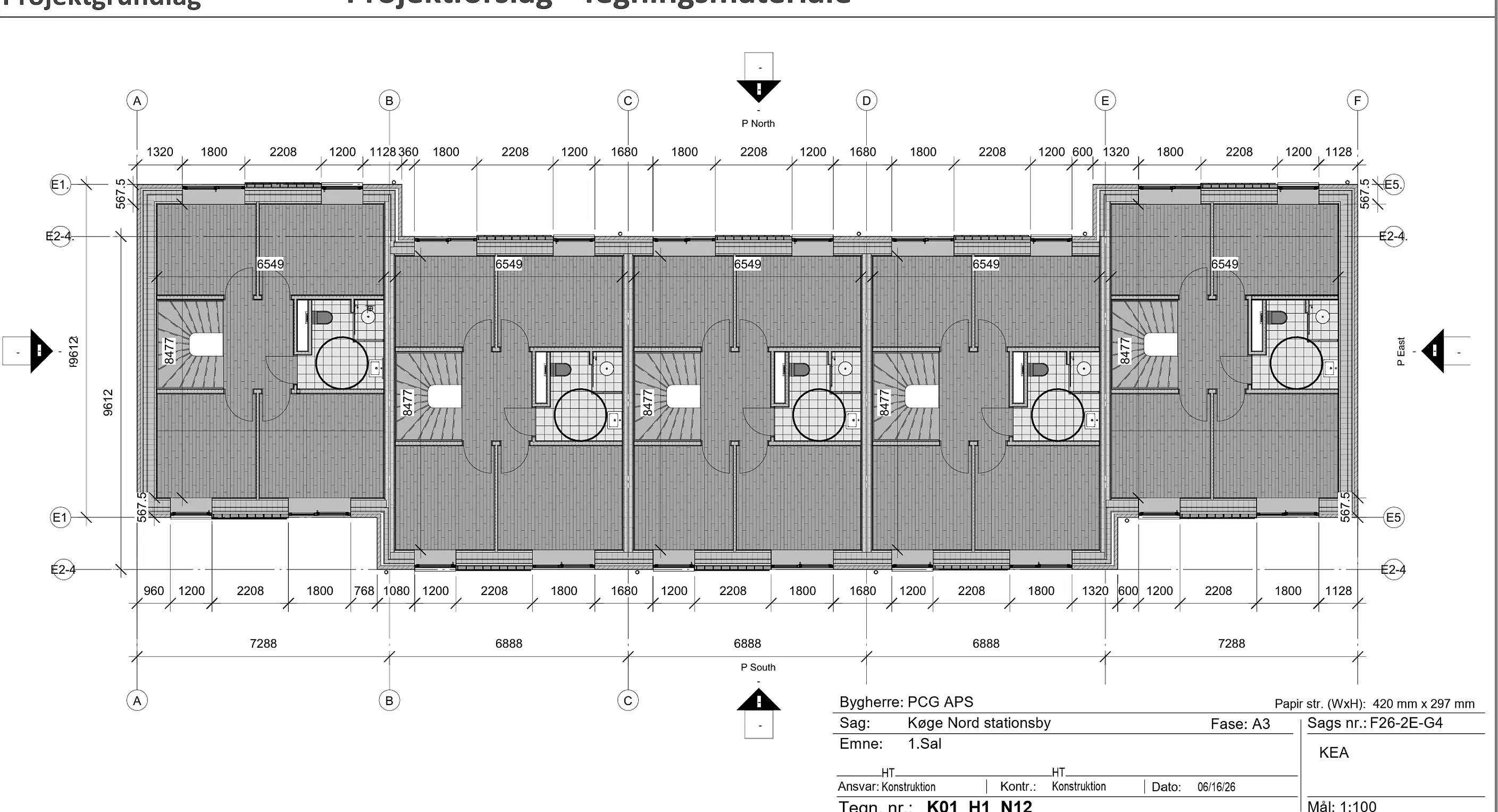

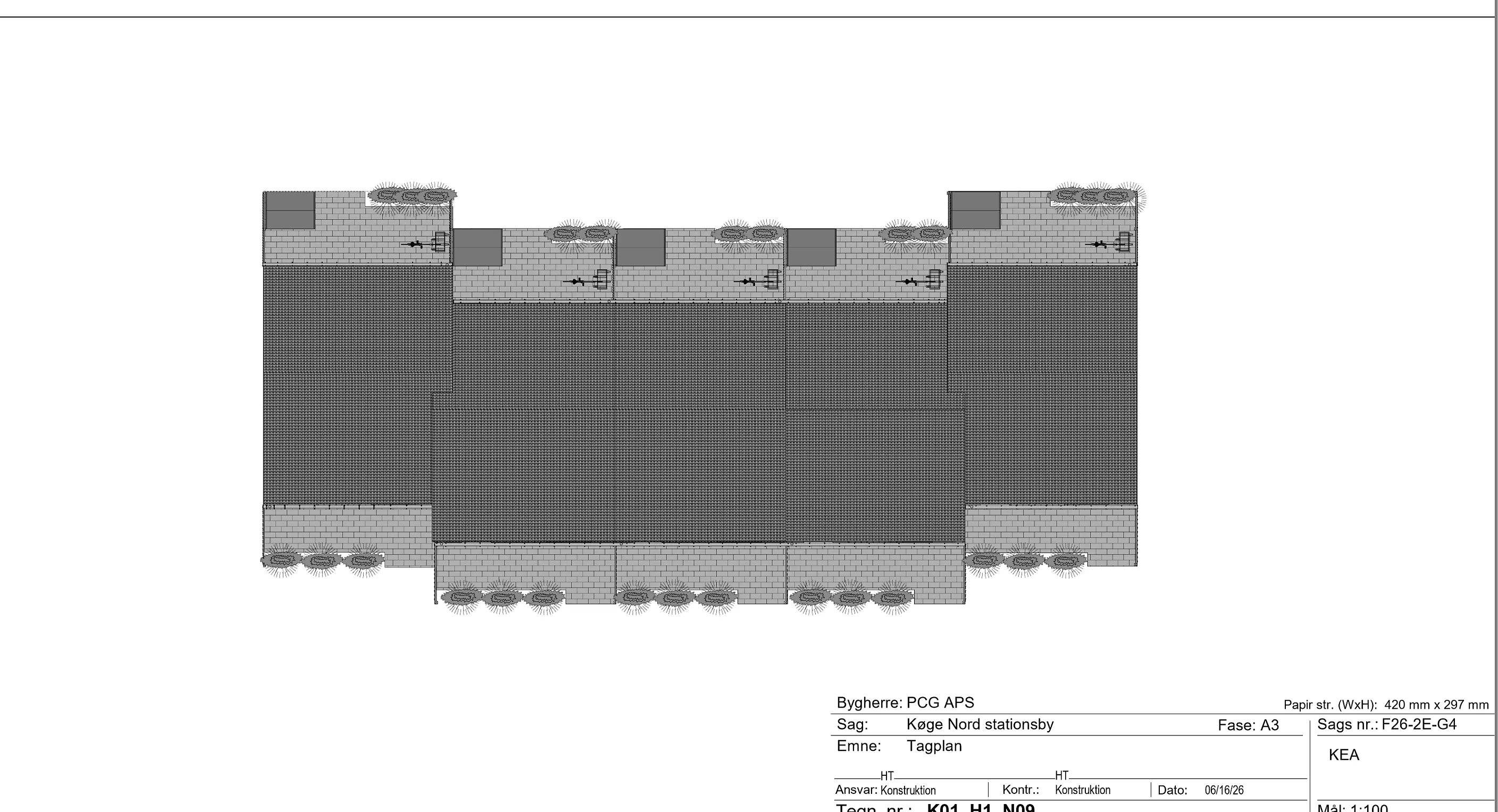

Planer, opstalter og snit gør boligens funktion, proportion og sammenhæng aflæselig.
Konstruktion og detalje

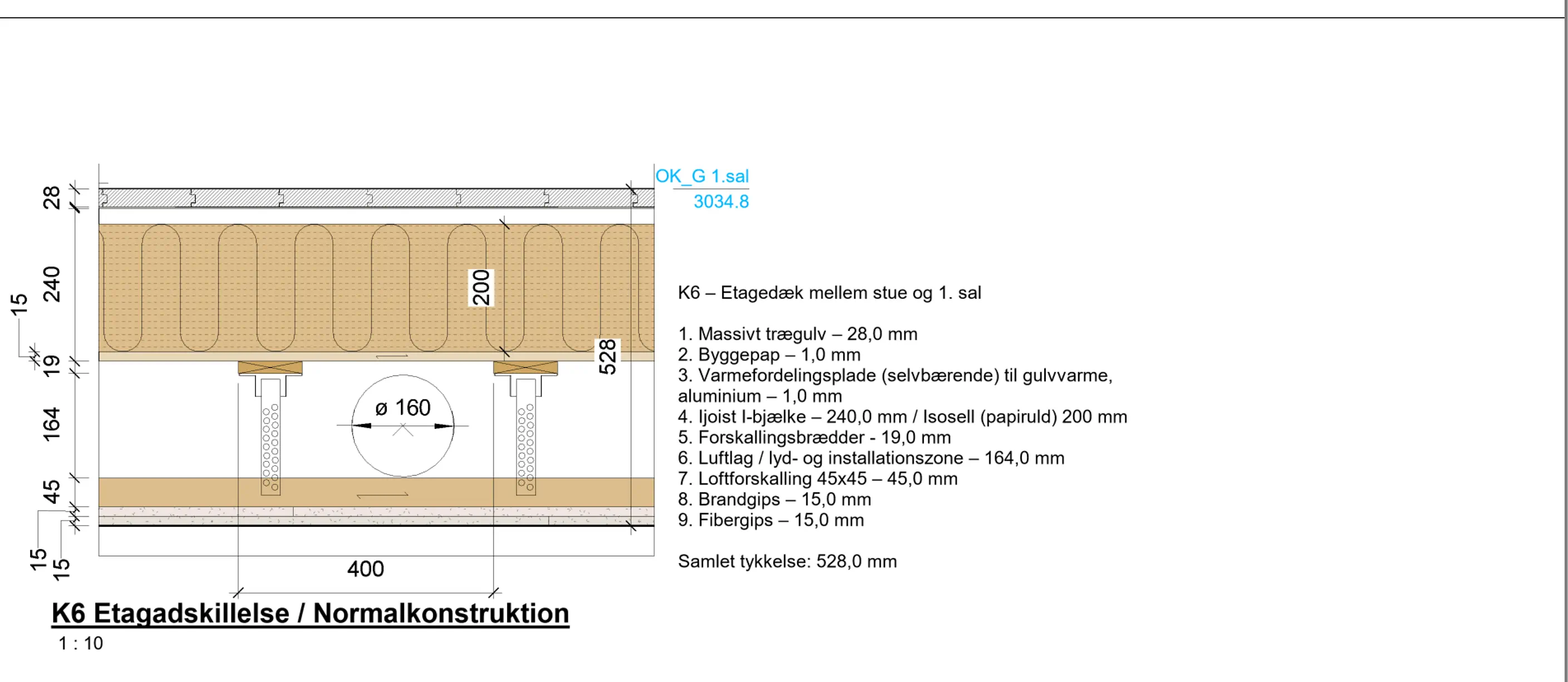

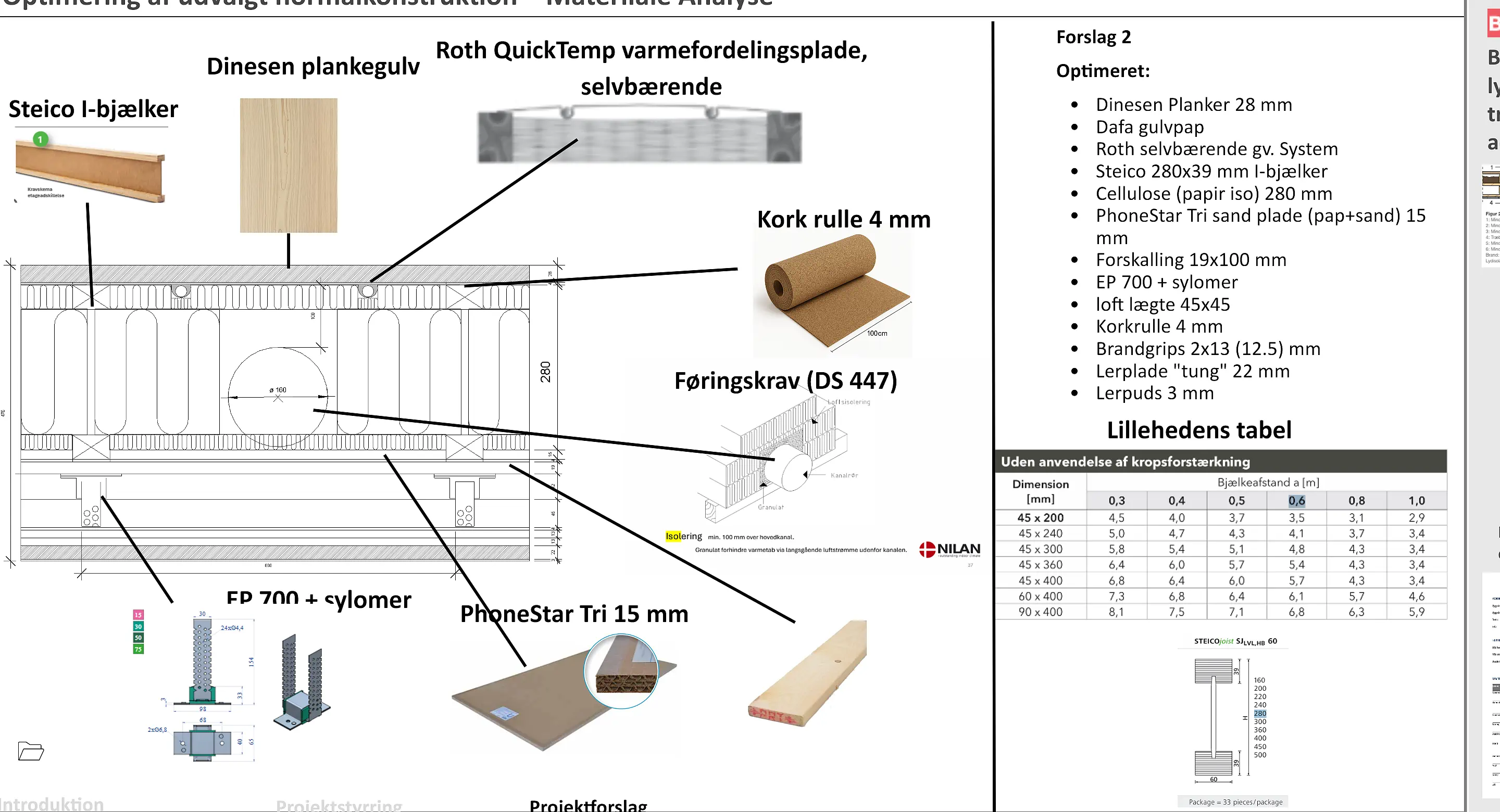

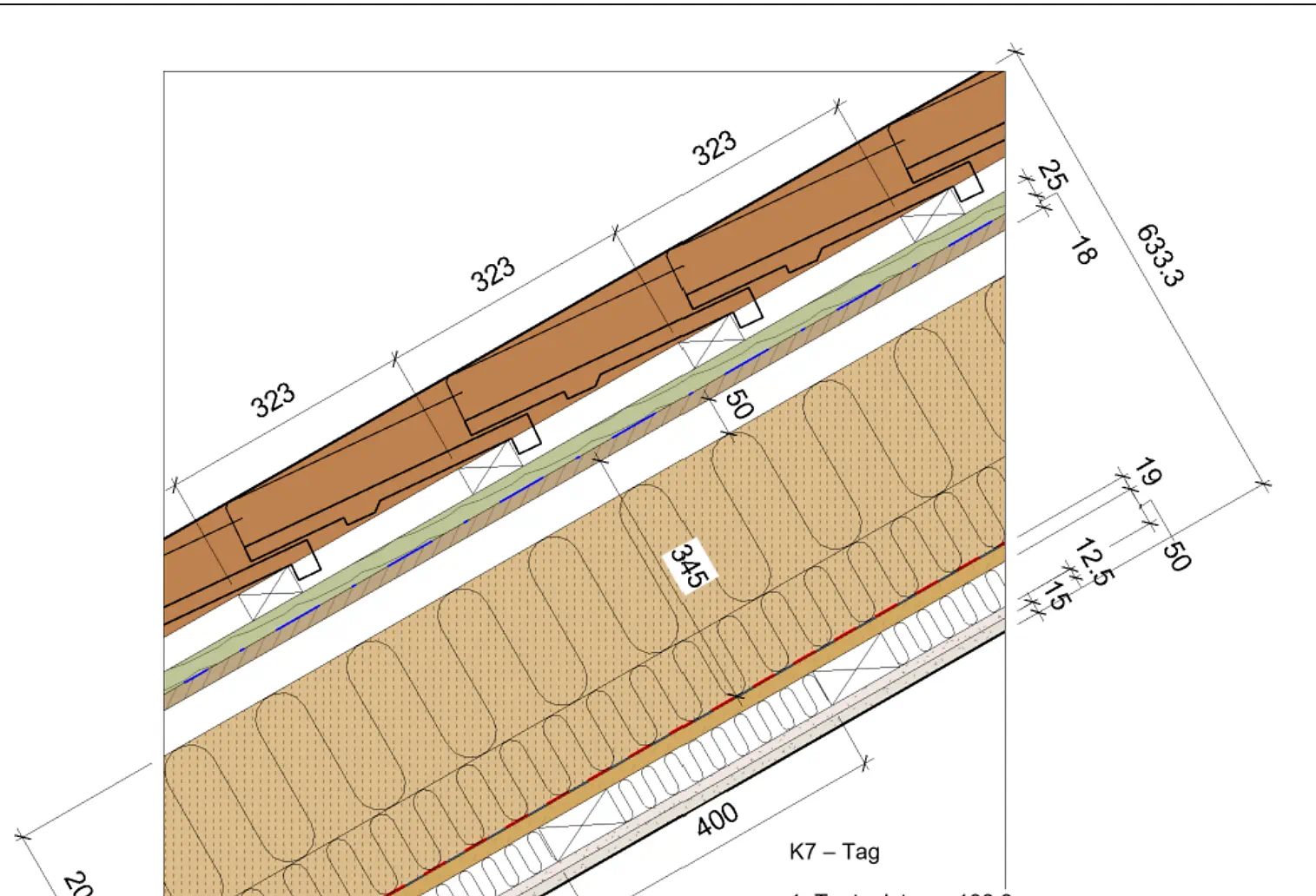

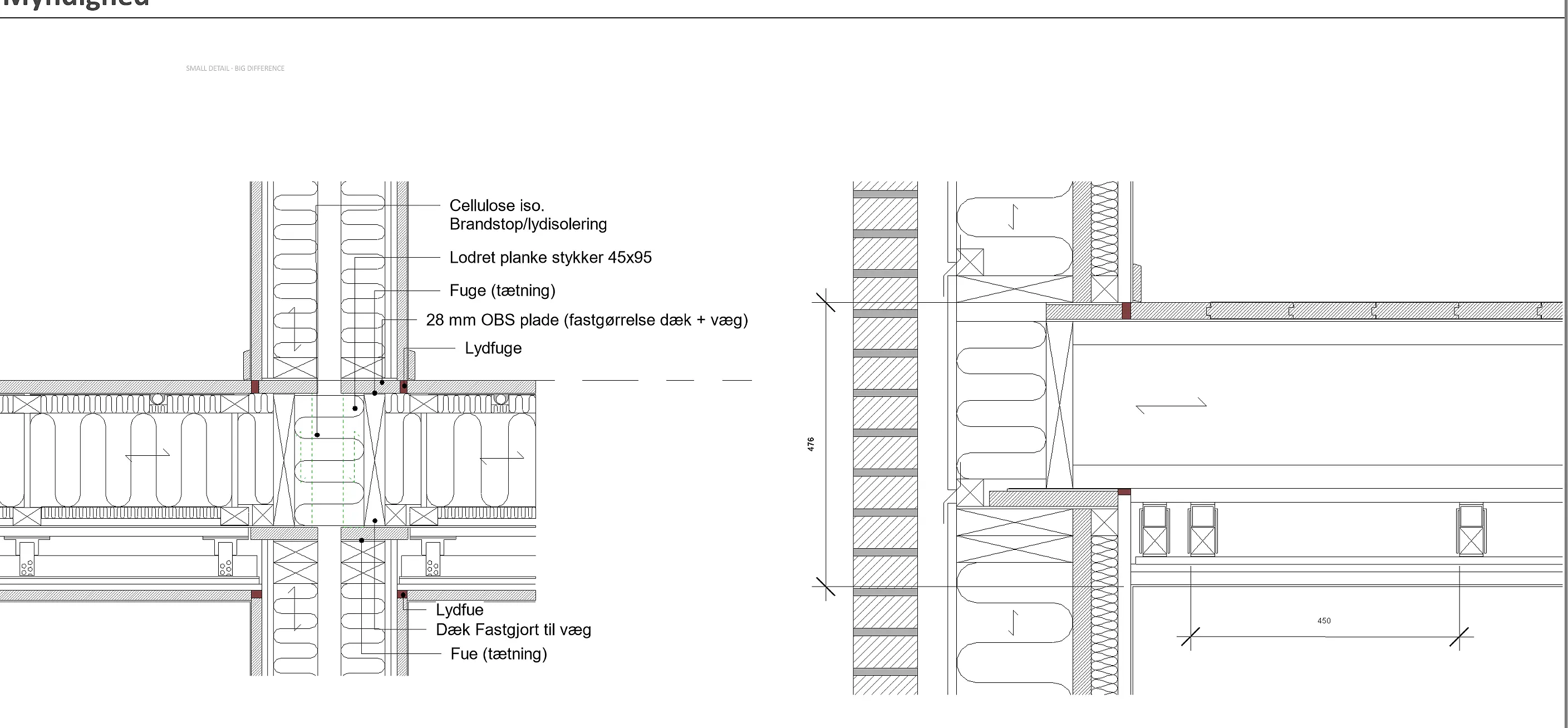

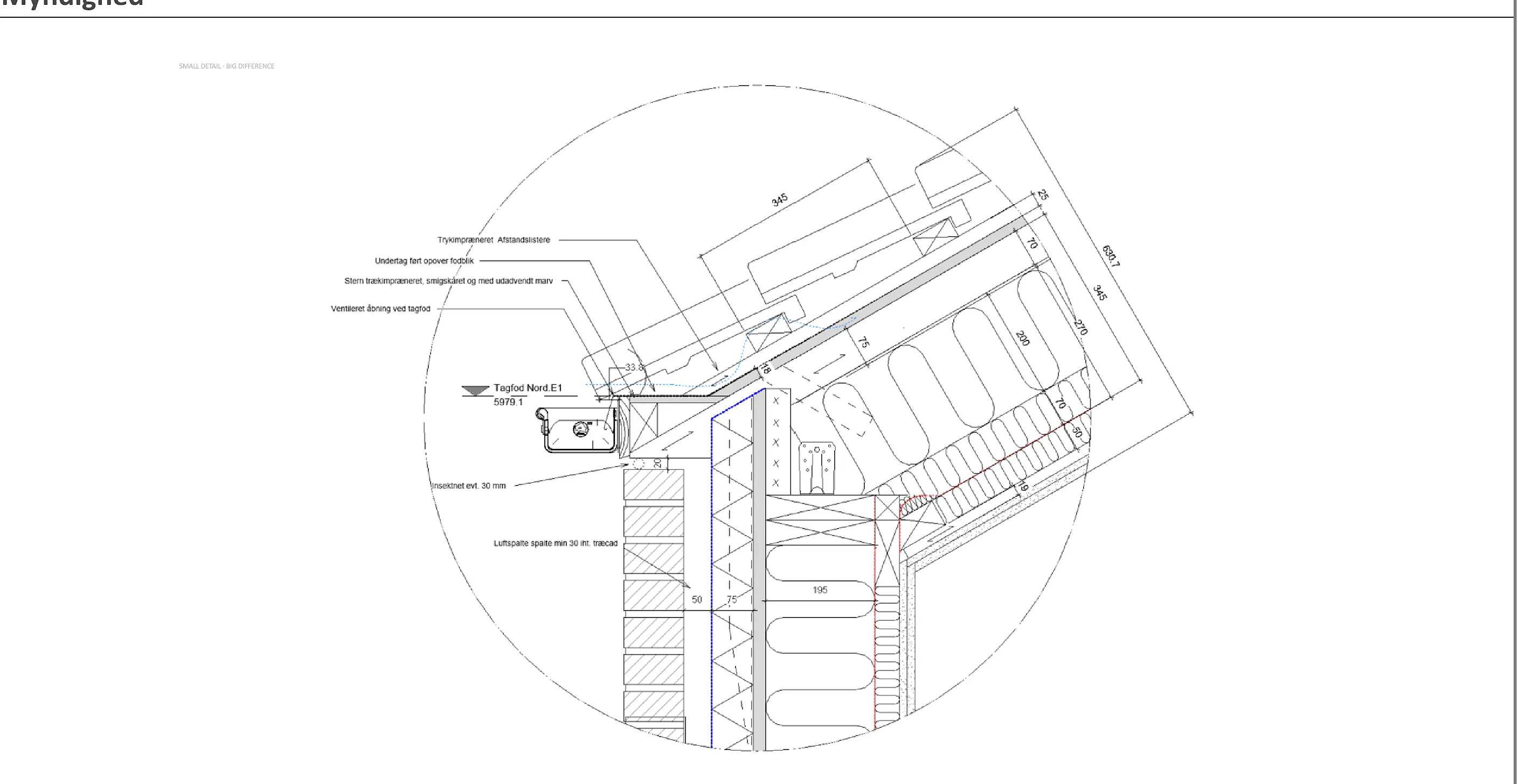

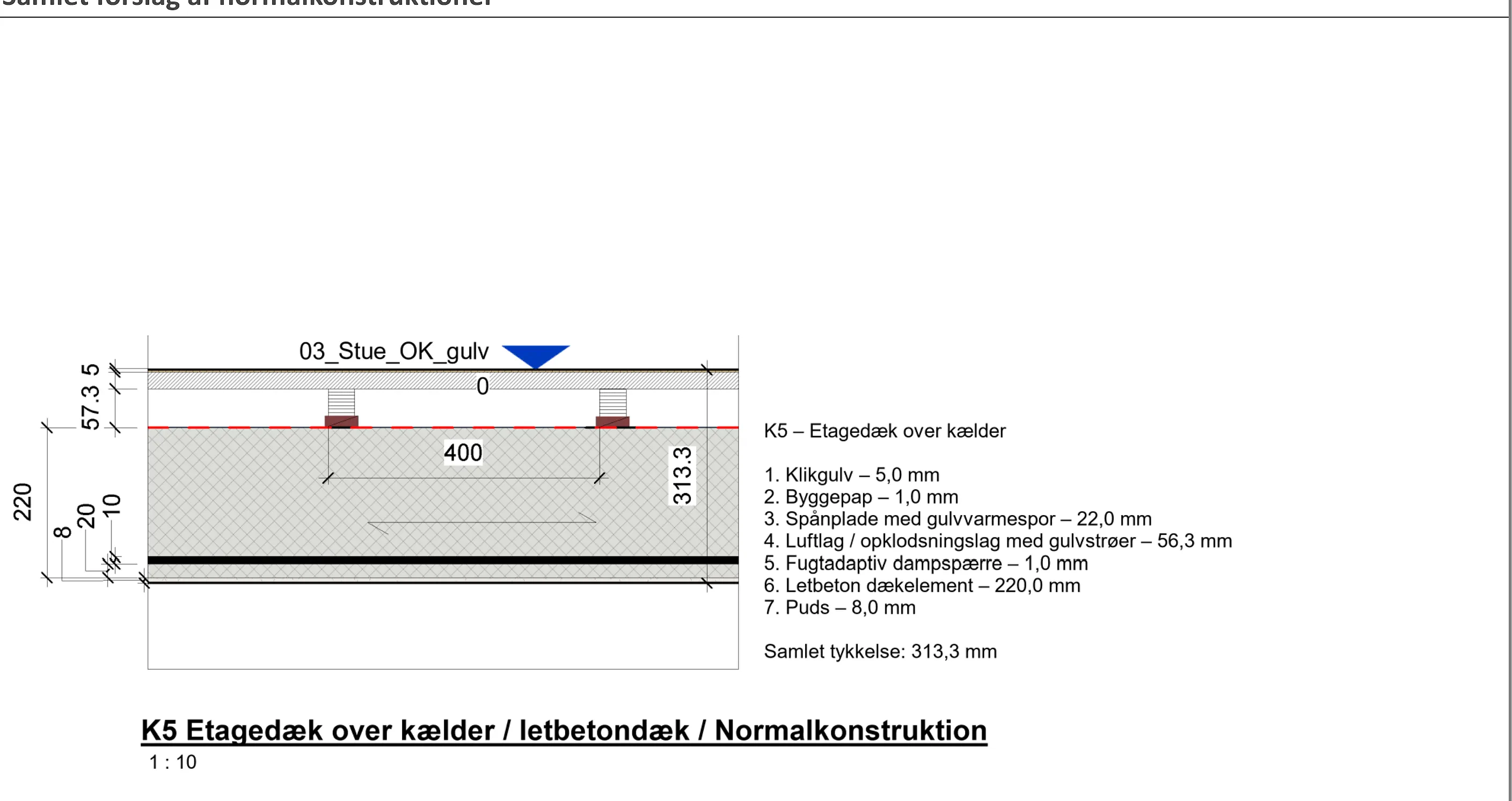

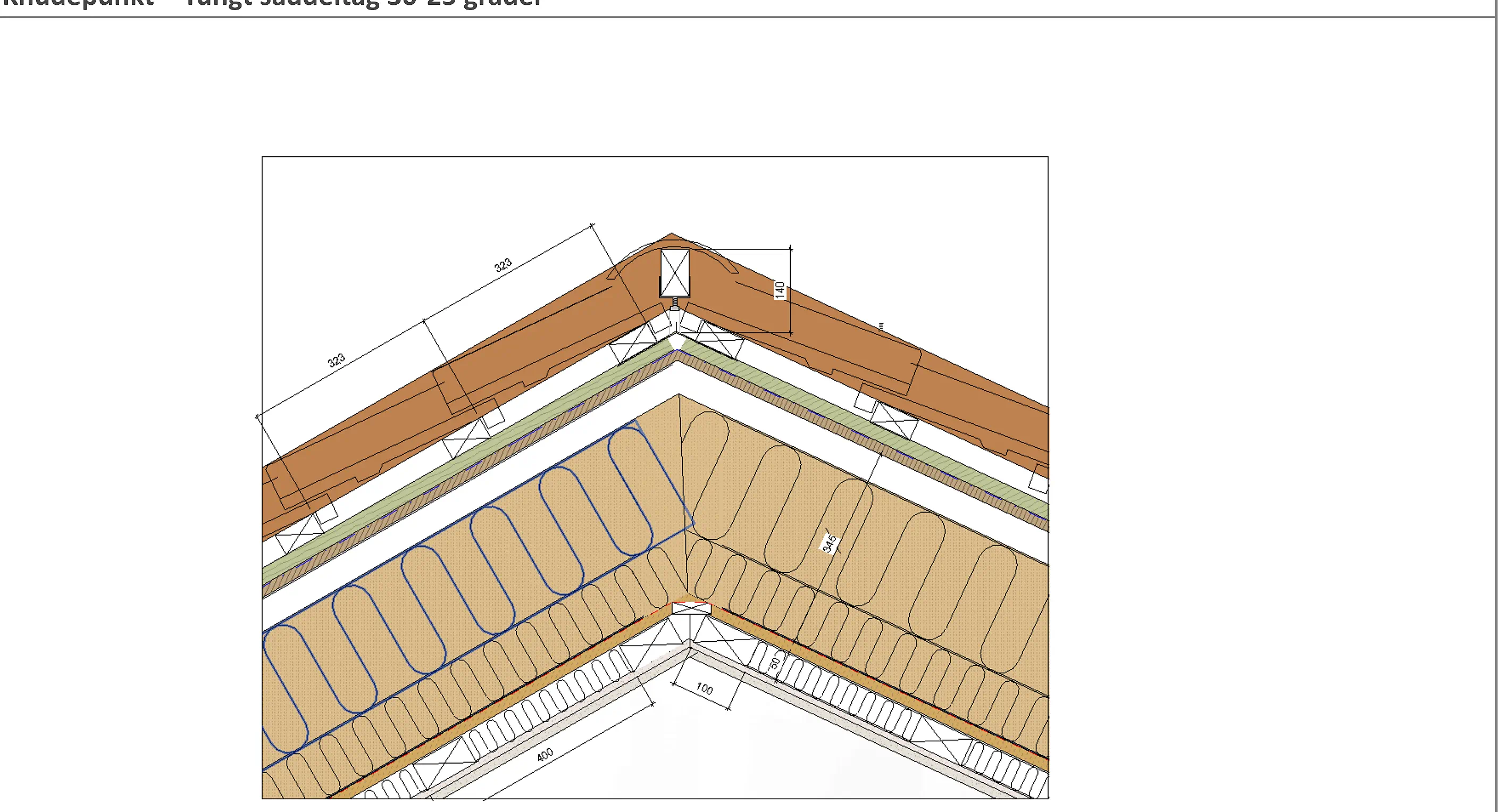

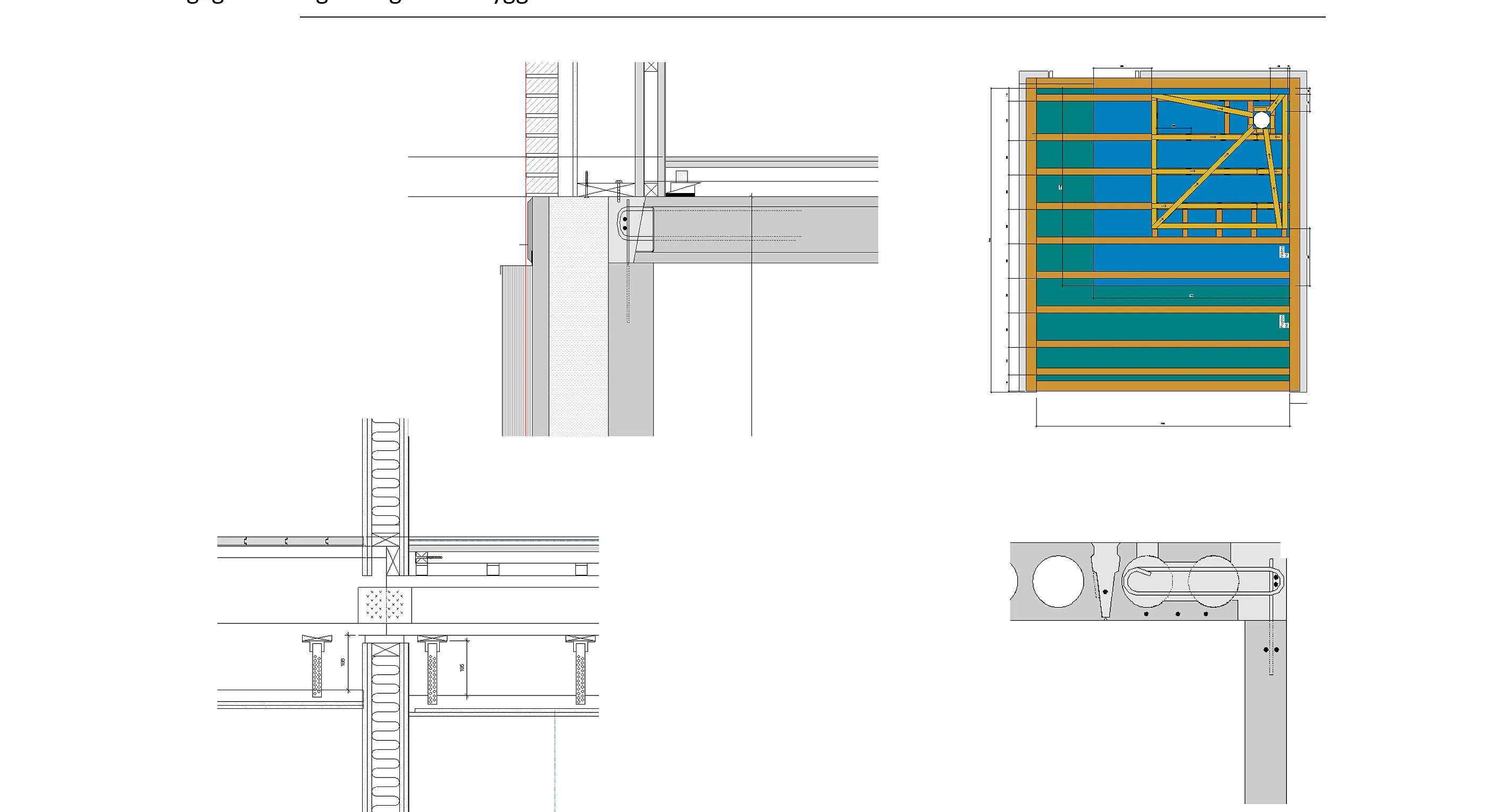

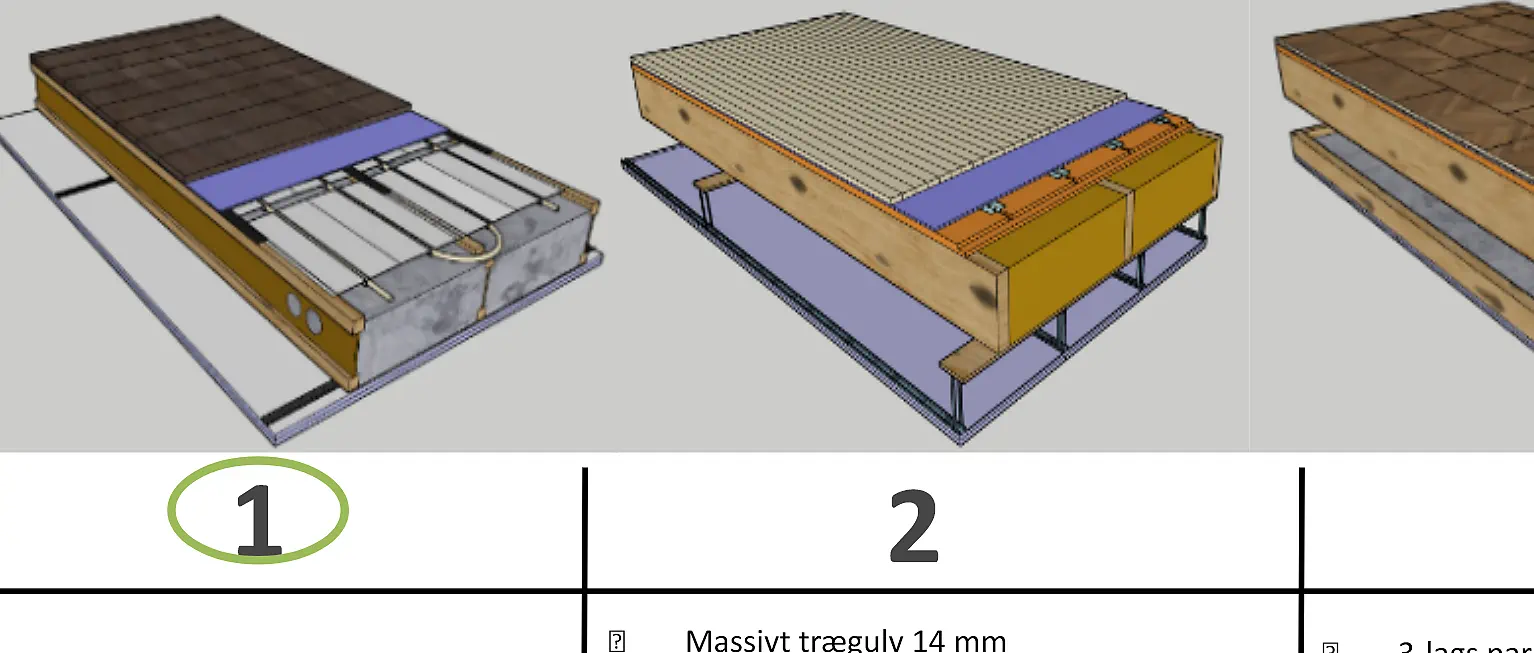

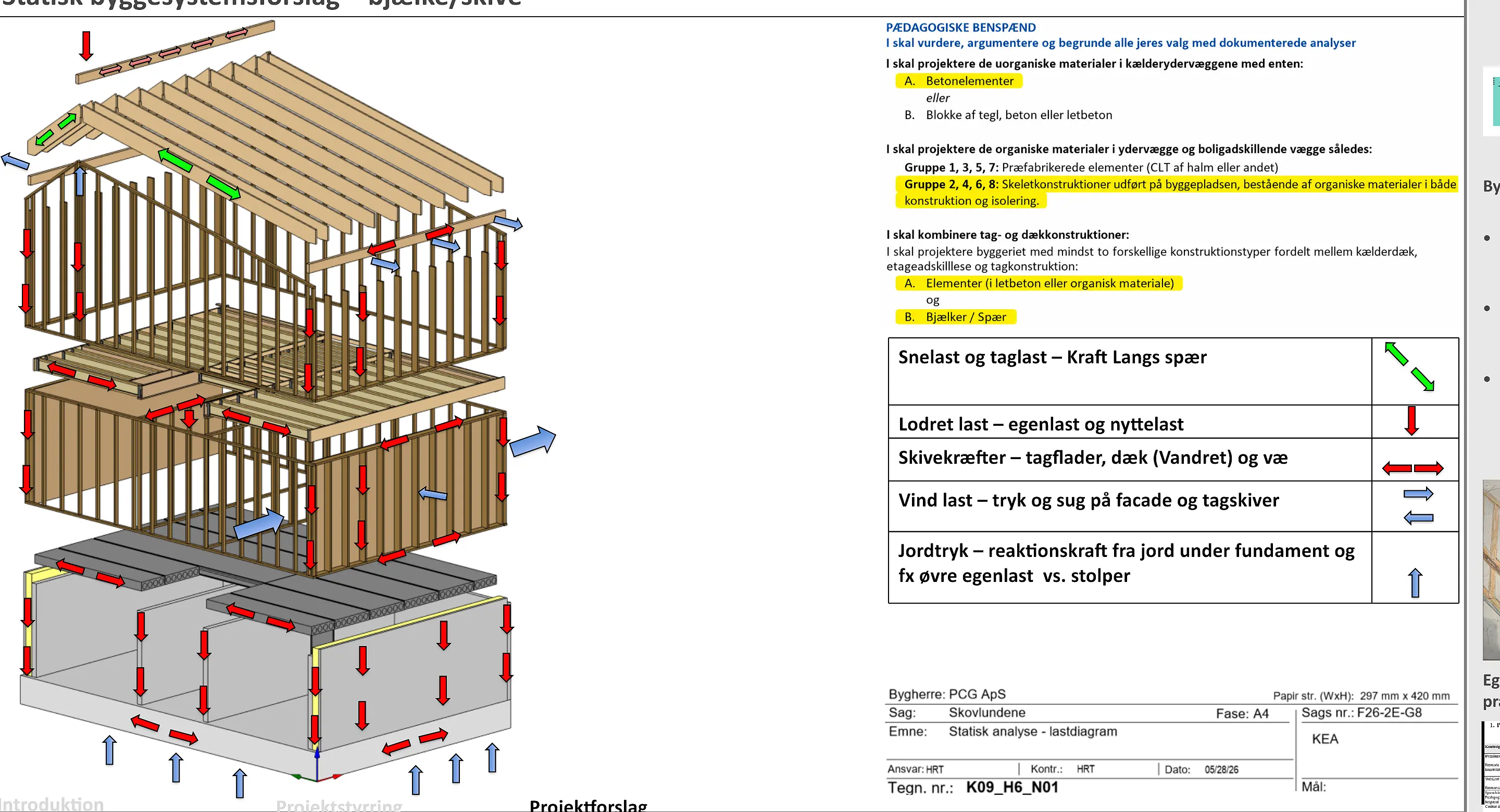

Normalkonstruktioner og knudepunkter oversætter det arkitektoniske greb til materialer, lag og samlinger.
Installation, brand og udførelse

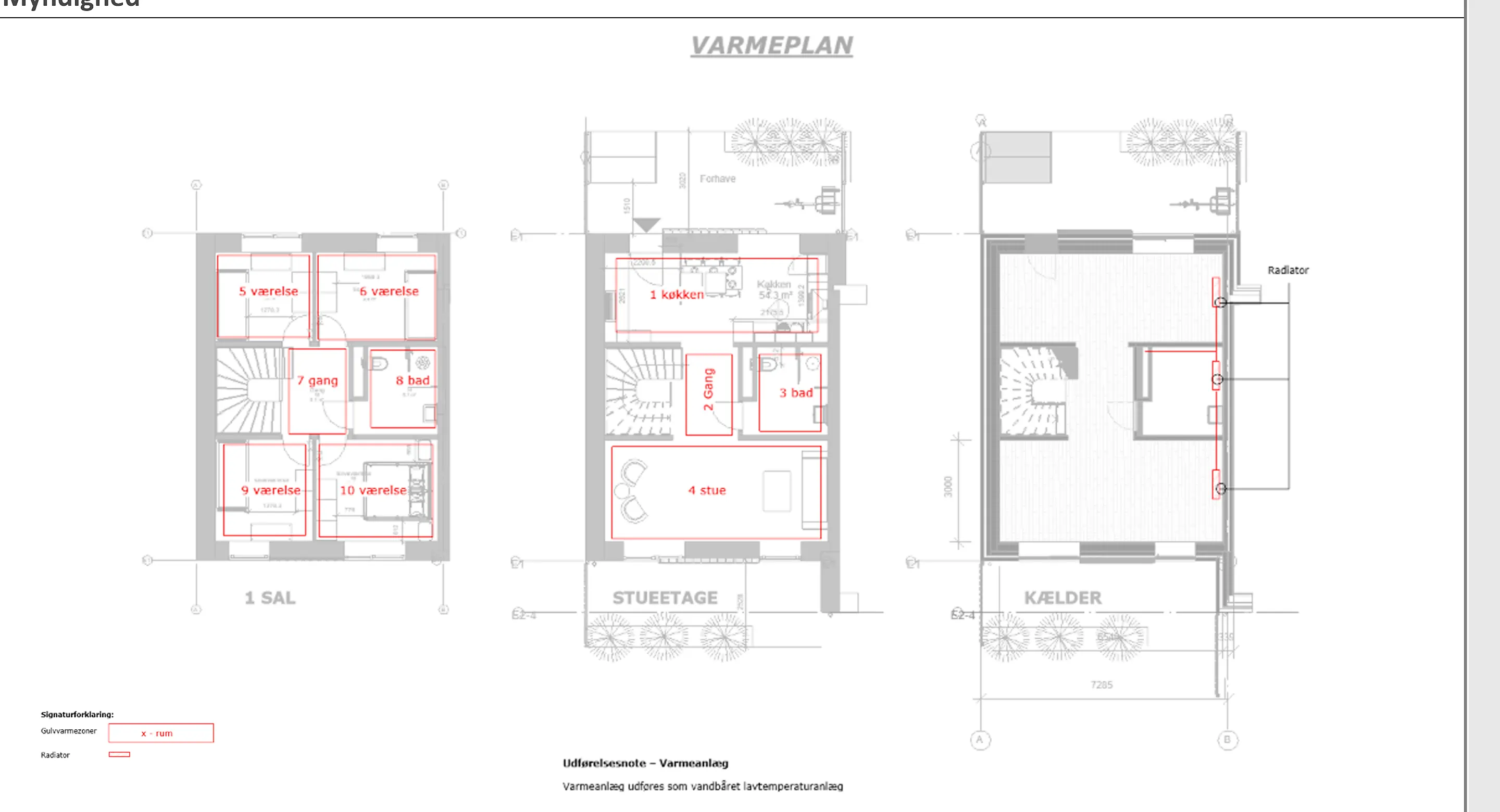

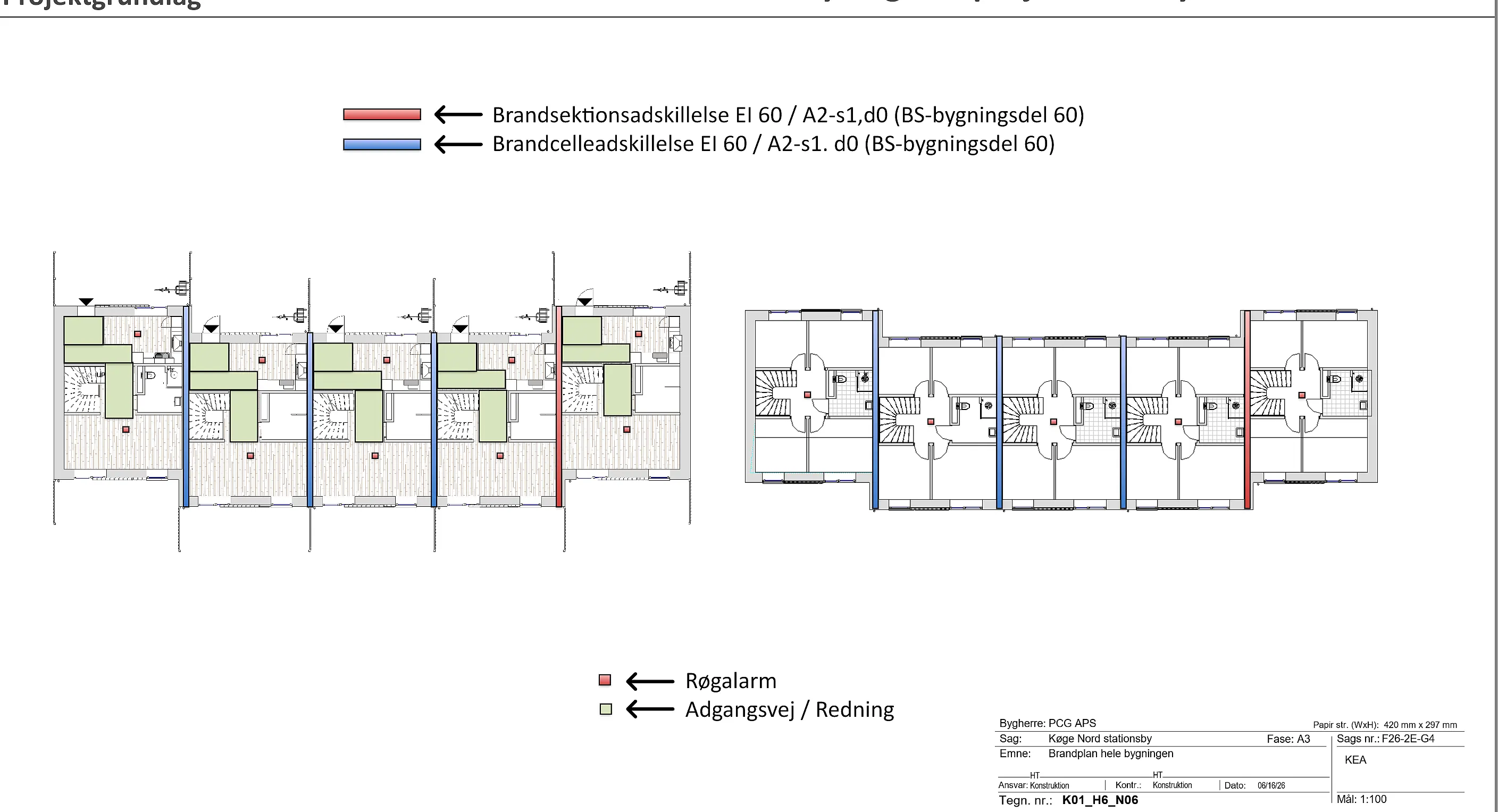

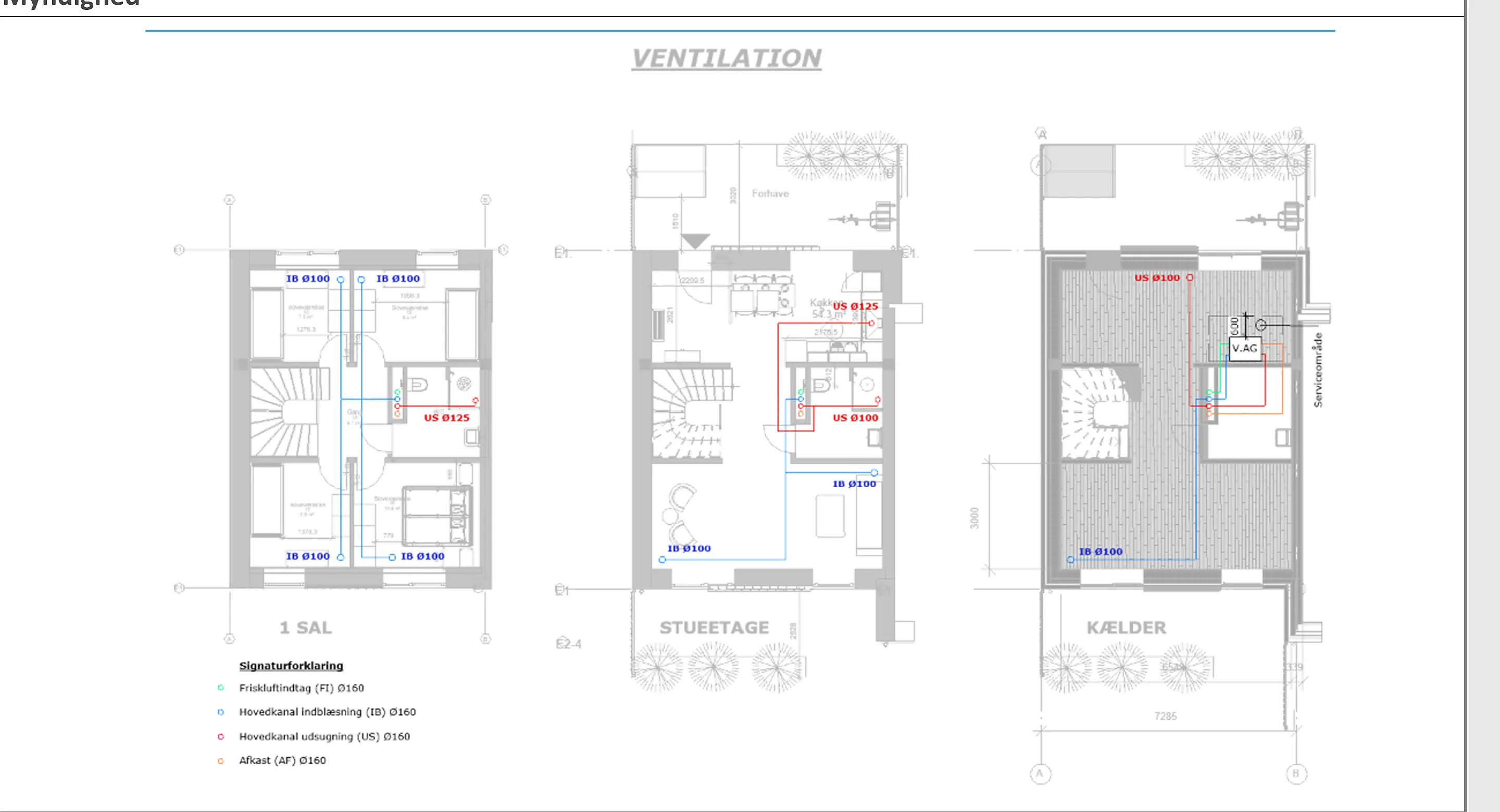

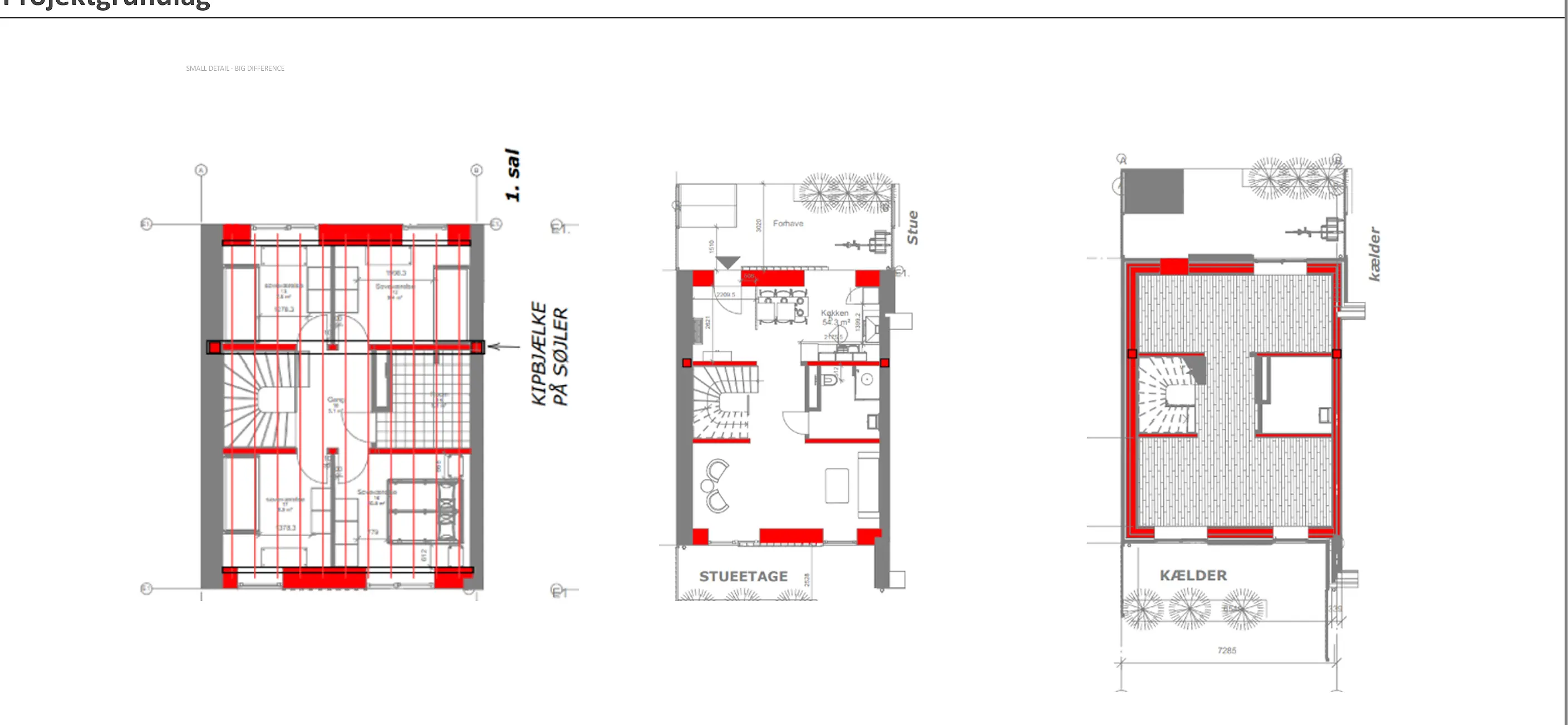

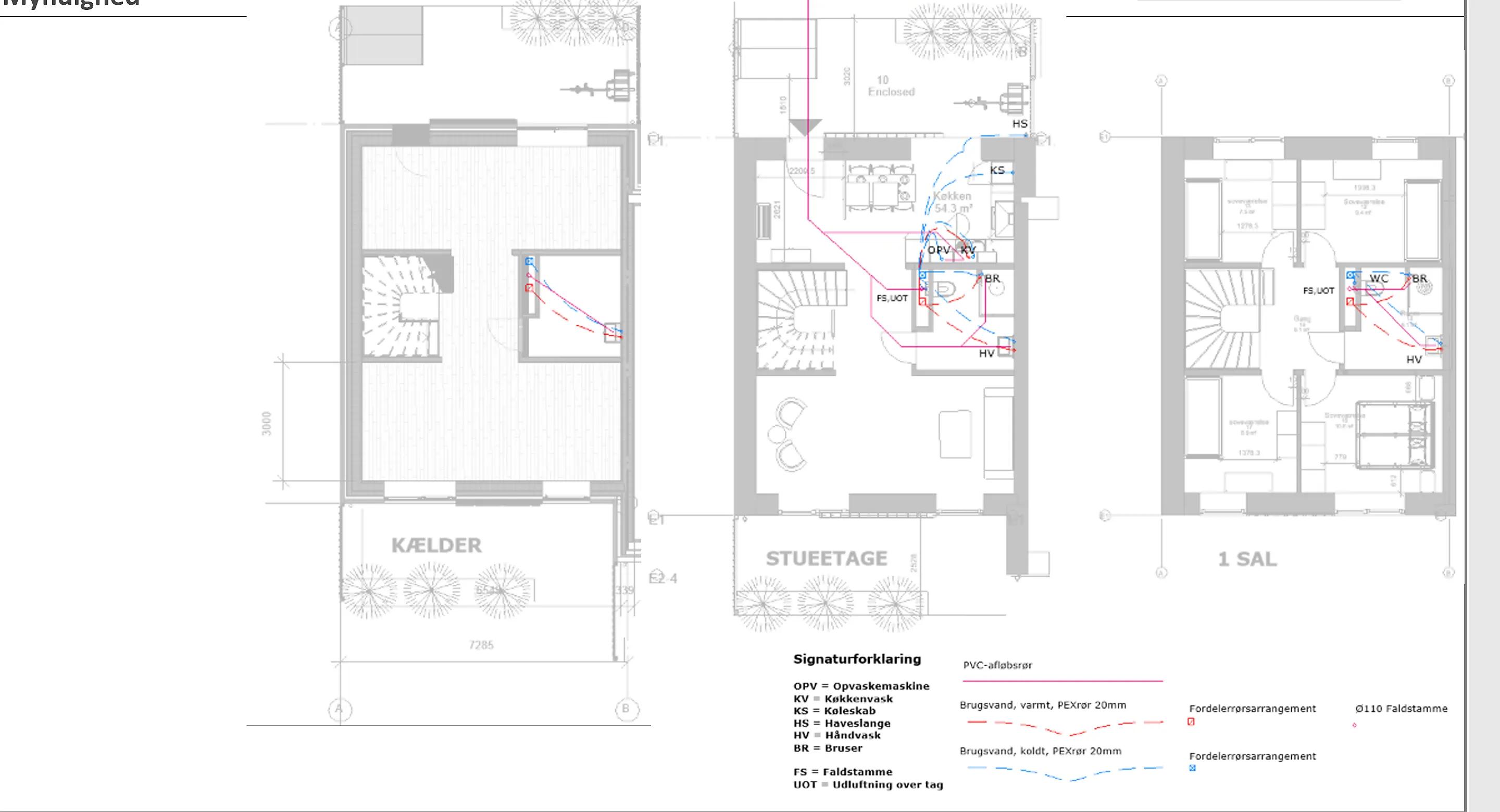

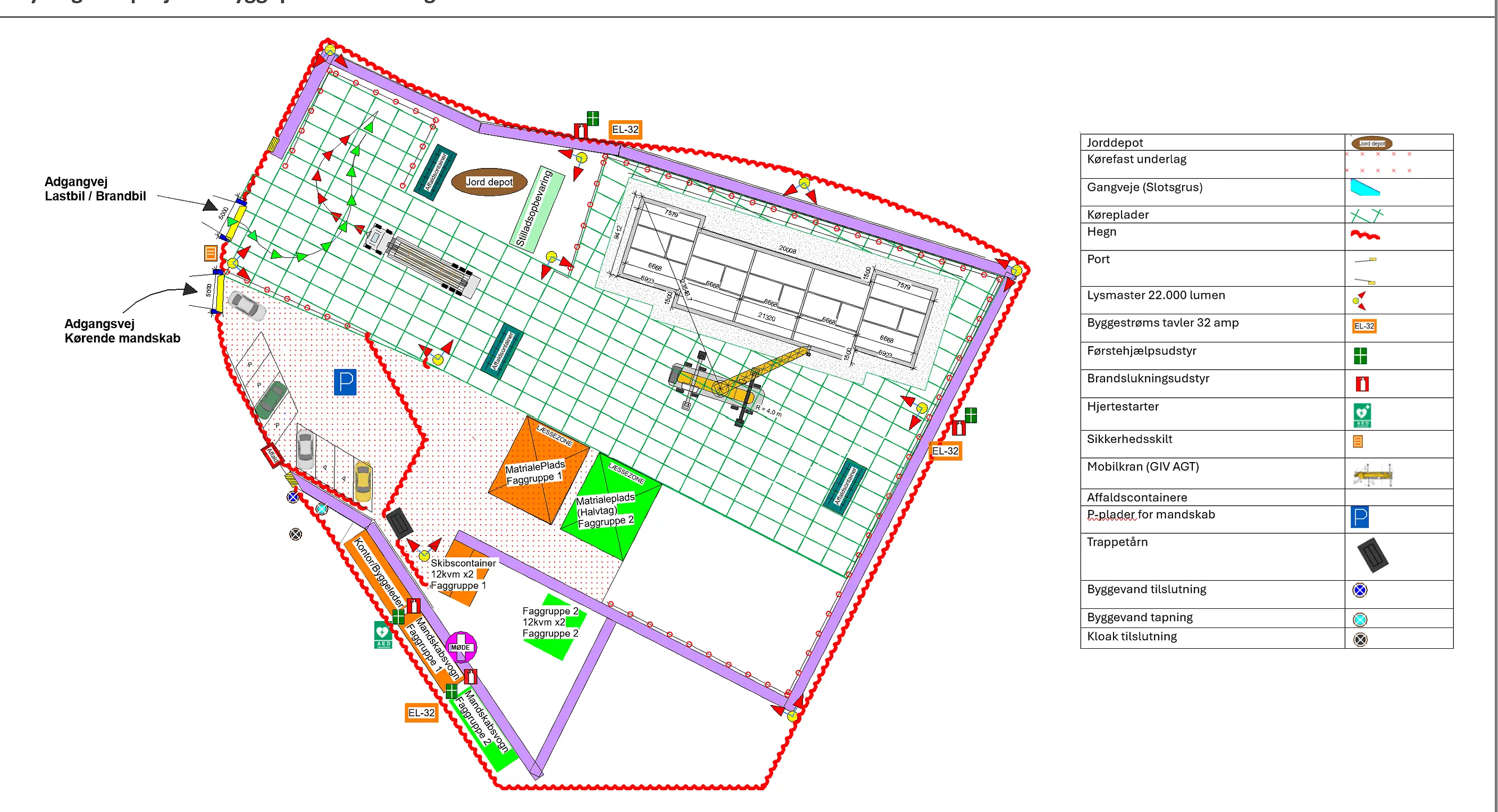

Sanitet, ventilation, varme, brand og byggepladsindretning afslutter tegningspakken med tværfaglige hensyn.
Fem nøgleark
Fra overblik til bygbar detalje.

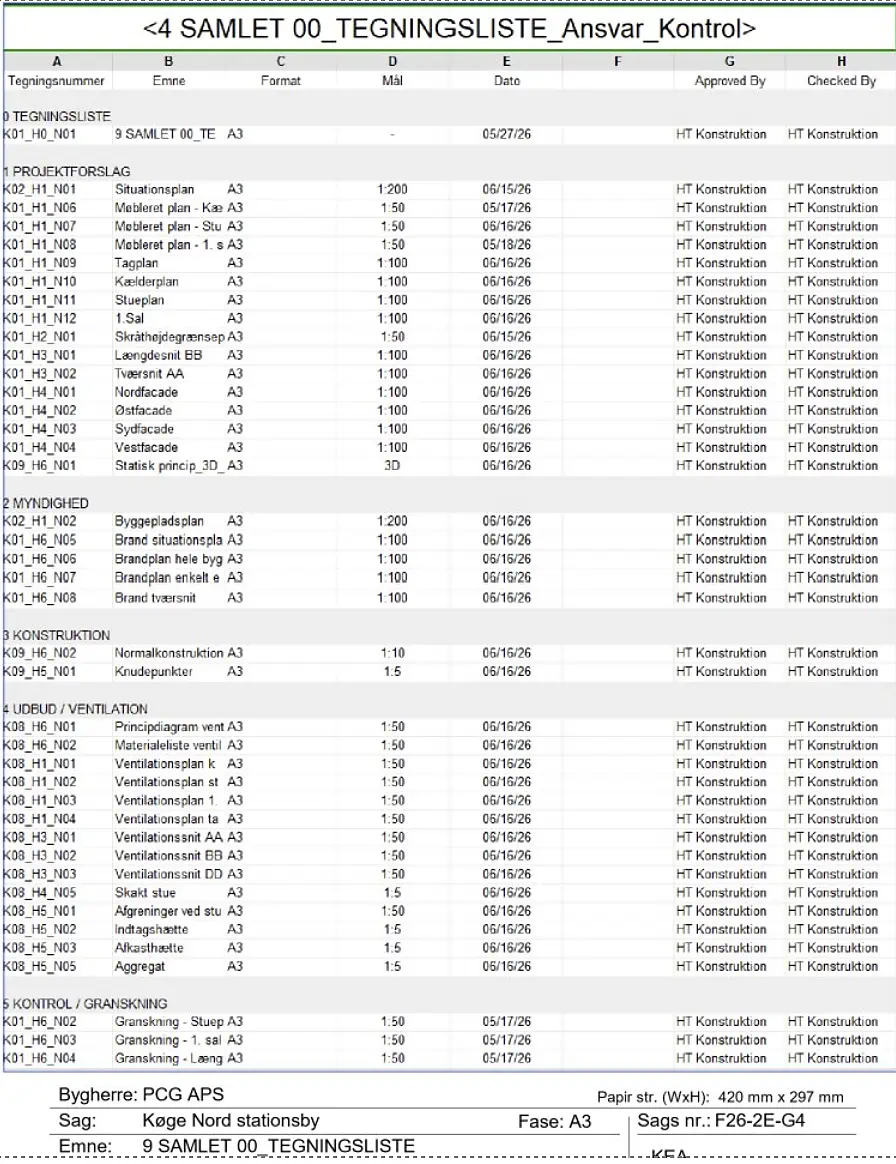

Fem udvalgte tegninger bærer hovedfortællingen. Det komplette materiale ligger roligt samlet nedenunder og åbnes kun, når det skal undersøges.
Rækkehuse · fem udvalgte tegningerLodret billedserie
Åbn det komplette tegningsarkiv 30 ark ↘
Rækkehuse · samlet tegningsmaterialeLodret billedserie
